POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

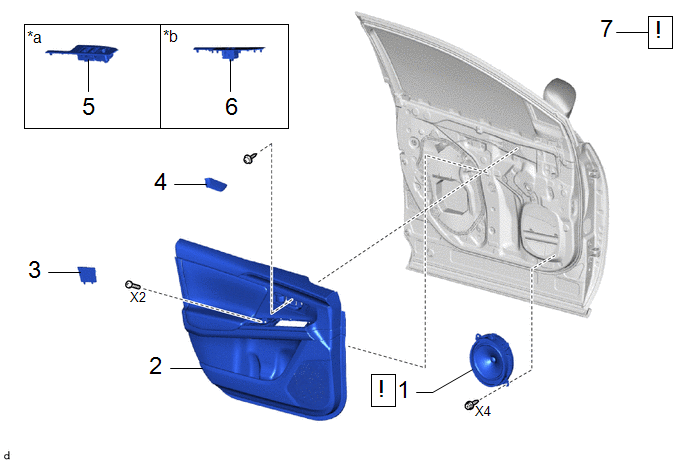

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 |
86160 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
67602 | - |
- | - |
|
3 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
67832A | - |
- | - |
|
4 | GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT |
69278B | - |
- | - |
|
5 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
7 | VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES |
- |
|
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
PROCÉDURE

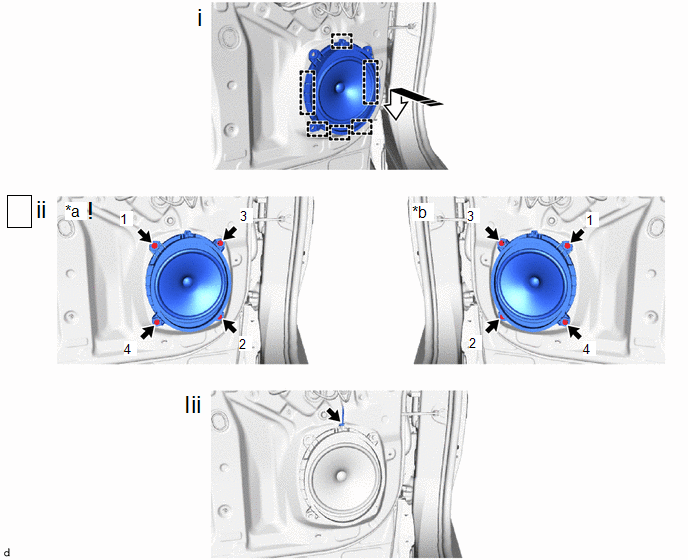

1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1
|
*a | Pour côté gauche |
*b | Pour côté droit |
|
Reposer dans ce sens |
- | - |
(1) Engager les guides pour reposer provisoirement l'ensemble de haut-parleur avant n° 1, comme indiqué sur le schéma.
(2) Reposer l'ensemble de haut-parleur avant n° 1 à l'aide des 4 vis dans l'ordre indiqué sur le schéma.
(3) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
3. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2
4. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
5. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)
6. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté passager avant)
7. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
VerificationPose
