DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

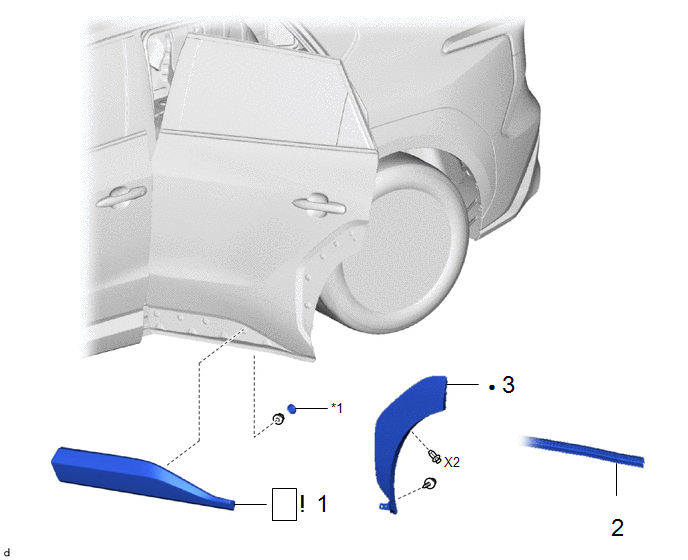

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE |
75078 |
|
- | - |
|
2 | BOURRELET DE PORTE ARRIERE N° 5 |
67874C | - |
- | - |
|
3 | ENSEMBLE DE MOULURE EXTERIEURE |
75062 | - |
- | - |
|
*1 | BOUCHON D'ORIFICE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE INFERIEURE DE PORTE ARRIERE
.png) |
Déposer dans ce sens | - |
- |

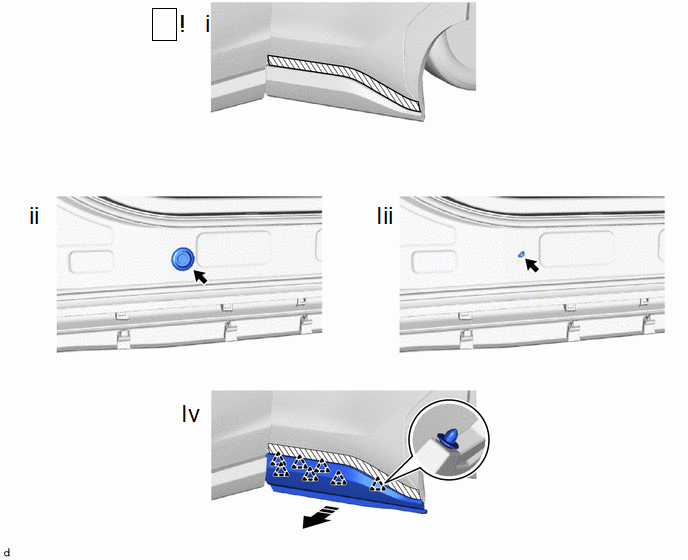

(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure extérieure inférieure de porte arrière, comme indiqué sur le schéma.
(2) Déposer le bouchon d'orifice.
(3) Déposer l'écrou.
(4) Libérer les agrafes pour déposer le sous-ensemble de moulure inférieure extérieure de porte arrière, comme indiqué sur le schéma.

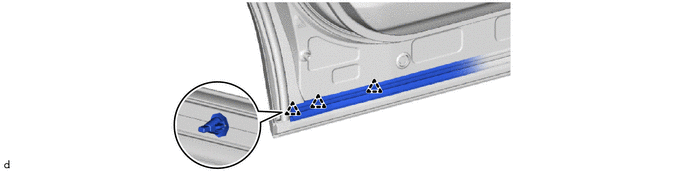

2. DEBRANCHER LE BOURRELET DE PORTE ARRIERE N° 5
3. DEPOSER L'ENSEMBLE DE MOULURE EXTERIEURE
|
*a | Ruban adhésif double face |
- | - |
|
|

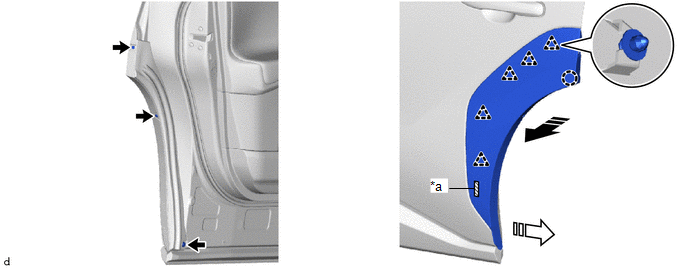

Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
