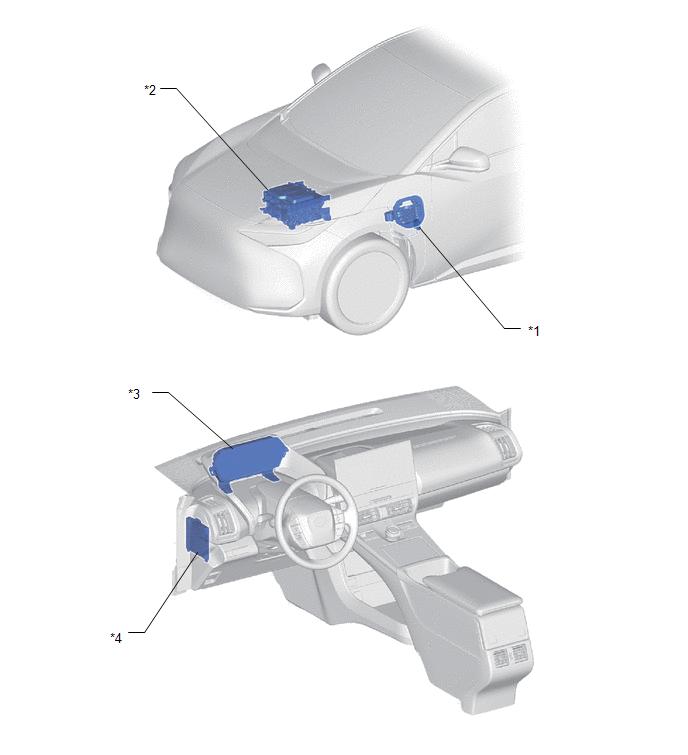

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE BOITIER D'ENTREE DE CHARGE GAUCHE |
*2 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU) - ECU DE COMMANDE DE CHARGE PLUG-IN |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS - AFFICHAGE MULTIFONCTION |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
