DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'éclairage d'aide au stationnement sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de vision de caméra de télévision latérale |
Système de moniteur de vision panoramique |
|
|
Système de freinage d'aide au stationnement |
| ||
|
Stationnement avancé |
| ||
|
Remplacement ou dépose et repose de 2 pièces ou plus:
| Réglage de vision de caméra de télévision |
Système de moniteur de vision panoramique |
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

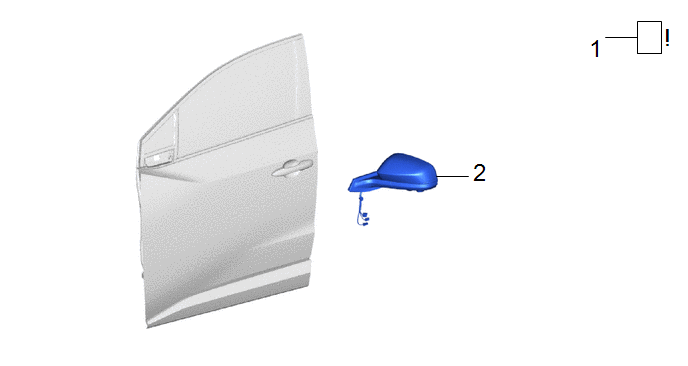

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
|

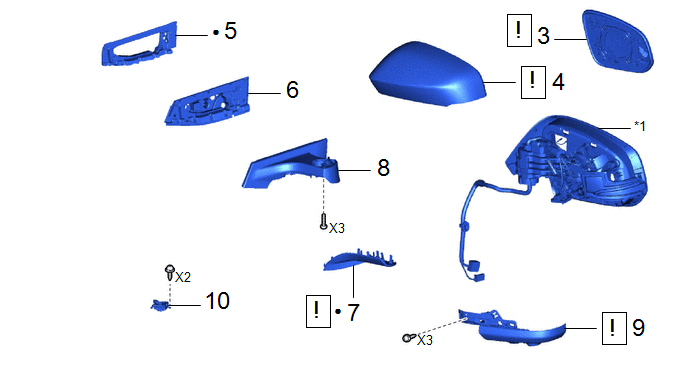

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
4 | CACHE DE RETROVISEUR EXTERIEUR |
87945 |
|
- | - |
|
5 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
6 | JOINT D'ETANCHEITE |
- | - |
- | - |
|
7 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA |
|
- | - |
|
8 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
9 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A |
|
- | - |
|
10 | TEMOIN D'AIDE AU STATIONNEMENT |
867A2A | - |
- | - |
|
*1 | SOUS-ENSEMBLE DE RETROVISEUR EXTERIEUR |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
Cliquer ici .gif)
Cliquer ici
Cliquer ici
2. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
Cliquer ici
3. DEPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
4. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
5. DEPOSER LE JOINT DE RETROVISEUR EXTERIEUR
Cliquer ici
6. DETACHER LE JOINT
Cliquer ici
7. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3
|
|
Cliquer ici |
8. DETACHER LA BASE AVEC LE COUVERCLE DE BASE
Cliquer ici
9. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
|
|
Cliquer ici |

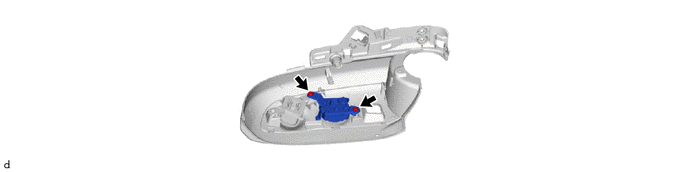

10. DEPOSER LE TEMOIN D'AIDE AU STATIONNEMENT
