POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si ce n'est pas le cas après le remplacement de l'ECU, un dysfonctionnement tel que le changement incorrect de vitesse, le témoin de rapport engagé qui ne s'allume pas ou l'état de conduite incorrect, etc., peut se produire.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

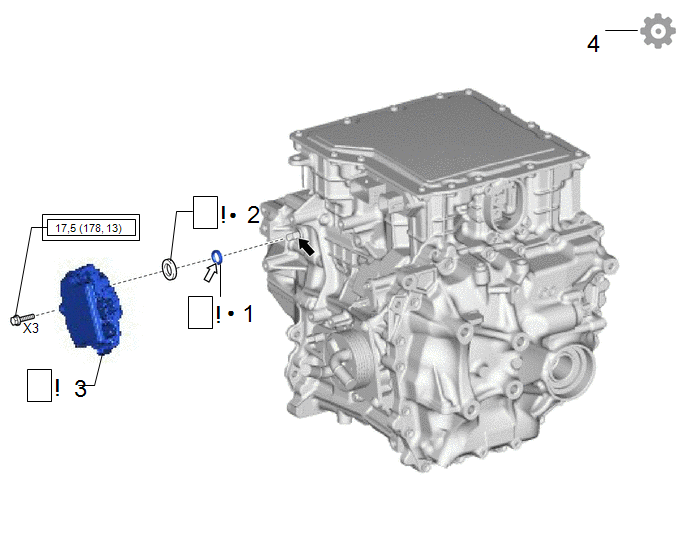

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | BAGUE D'ETANCHEITE |
- |
|
- | - |
|
2 | JOINT D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE |
35563 |
|
- | - |
|
3 | ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE |
35580 |
|
- | - |
|
4 | APPRENTISSAGE DE LA POSITION DE L'ACTIONNEUR |
- | - |
- |
|
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
Liquide de boîte-pont électrique d'origine Toyota |
|
Graisse MP |
PROCÉDURE

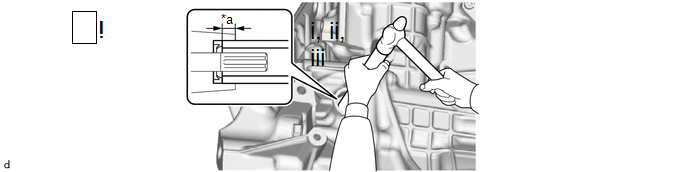

1. REPOSER LA BAGUE D'ETANCHEITE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement de la bague d'étanchéité est nécessaire.
|
*a | 5,9 à 6,6 mm (0,232 à 0,260 po) |
- | - |
(1) Appliquer du liquide de boîte-pont électronique TE d'origine Toyota autour du bord extérieur de la surface d'engagement du carter de l'ensemble de boîte-pont avec moteur et inverseur.
(2) Enduire la lèvre d'une bague d'étanchéité neuve d'un peu de graisse MP.
(3) A l'aide du SST et d'un marteau, reposer la bague d'étanchéité sur l'ensemble de boîte-pont avec moteur et inverseur.
SST: 09350-30020
09350-07110
Profondeur de pose de bague d'étanchéité:
5,9 à 6,6 mm (0,232 à 0,260 po)
REMARQUE:
Reposer la bague d'étanchéité de sorte que le repère blanc soit orienté vers l'extérieur de l'ensemble de boîte-pont avec moteur et inverseur.
2. REPOSER LE JOINT DE L'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du joint d'actionneur de commande de changement de vitesse doit être effectué.
(1) Nettoyer et dégraisser la surface de pose du joint d'actionneur de commande de changement de vitesse et la surface de contact de l'ensemble de boîte-pont avec moteur et inverseur.
REMARQUE:
Ne pas utiliser d'outil pointu tel qu'un grattoir.
(2) Poser un joint d'actionneur de commande de changement de vitesse neuf sur l'ensemble d'actionneur de commande de changement de vitesse.

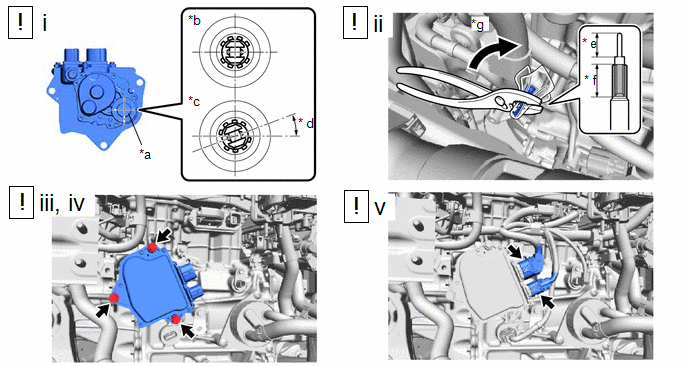

3. REPOSER L'ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE
|
REMARQUE:
|
|
*a | Partie cannelée de l'ensemble d'actionneur de commande de changement de vitesse |
*b | Position P |
|
*c | Position autre que P |
* d | 20,6° |
|
* e | 2 parties plates de l'axe de verrouillage de frein de stationnement |
* f | Partie cannelée de l'axe de verrouillage de frein de stationnement |
|
*g | Tourner d'environ 20°. |
- | - |

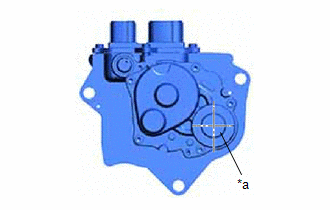

(1) Vérifier la partie cannelée de l'ensemble d'actionneur de commande de changement de vitesse.
(2) A l'aide d'une paire de pince, saisir l'axe de verrouillage de frein de stationnement qui a été enroulé d'un chiffon ou d'un autre matériau et le faire tourner d'environ 20° dans le sens indiqué par la flèche sur le schéma afin de libérer le verrouillage de frein de stationnement.
REMARQUE:
(3) Reposer provisoirement l'ensemble d'actionneur de commande de changement de vitesse sur l'ensemble de boîte-pont avec moteur et inverseur à l'aide des 3 boulons.
(4) Serrer complètement les 3 boulons.
Torque:
17,5 N·m {178 kgf·cm, 13 ft·lbf}
(5) Brancher les 2 connecteurs d'ensemble d'actionneur de commande de changement de vitesse.
REMARQUE:
Veiller à effectuer l'apprentissage de la position d'actionneur après la dépose et la repose de l'ensemble d'actionneur de commande de changement de vitesse.
4. APPRENTISSAGE DE LA POSITION DE L'ACTIONNEUR
Cliquer ici
