FREINAGE
VERIFIER LES CANALISATIONS ET DURITES DE FREIN
CONSEIL:
Travailler dans une zone bien éclairée. Tourner les roues avant complètement vers la droite ou vers la gauche avant de commencer la vérification.

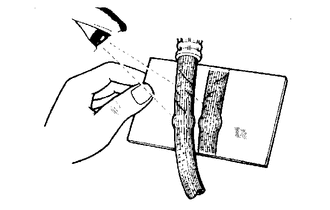

(a) A l'aide d'un miroir, vérifier si toute la circonférence et la longueur des canalisations de frein et des durites de frein ne présentent aucun des problèmes suivants:
(b) S'assurer que toutes les attaches sont bien serrées et que les branchements ne présentent pas de fuites.
(c) S'assurer que les durites et les canalisations ne se trouvent pas à proximité de bords coupants et de pièces mobiles.
(d) S'assurer que les canalisations sont posées correctement et passent bien au centre des oeillets.
VERIFIER LA PEDALE DE FREIN
(a) Vérifier la pédale de frein.
Cliquer ici
.gif)
VERIFIER LE FREIN DE STATIONNEMENT
(a) Vérifier le frein de stationnement.
VERIFIER LE FREIN AVANT
(a) Vérifier les plaquettes et les disques de frein avant.
Cliquer ici
VERIFIER LE FREIN ARRIERE
(a) Vérifier les plaquettes et les disques de frein arrière.
Cliquer ici
VERIFIER OU REMPLACER LE LIQUIDE DE FREIN
(a) Vérifier ou remplacer le liquide de frein.
Cliquer ici
Liquide:
SAE J1703 ou FMVSS n° 116 DOT3
SAE J1704 ou FMVSS N° 116 DOT4
Sous Le Capot
ChassisEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*a Avec mémoire
- -
*1 ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR GAUCHE
*2 ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR DROIT
*3 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
- - SCHEMA
* ...
Capteur De Vitesse Arriere (pour Awd)
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement.
...
