MISE AU REBUT
PROCÉDURE
1. MISE AU REBUT DE L'ENSEMBLE D'AMORTISSEUR ARRIERE

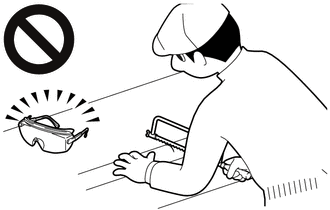

ATTENTION:
CONSEIL:
Le gaz est incolore, inodore et inoffensif.

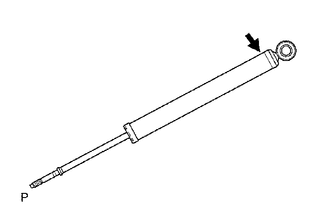

| (a) Etendre la tige de piston et fixer l'ensemble d'amortisseur arrière en oblique dans un étau. |
|
(b) A l'aide d'une scie à métaux, percer lentement un orifice à l'endroit indiqué par la flèche sur le schéma pour libérer le gaz contenu à l'intérieur.
