REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

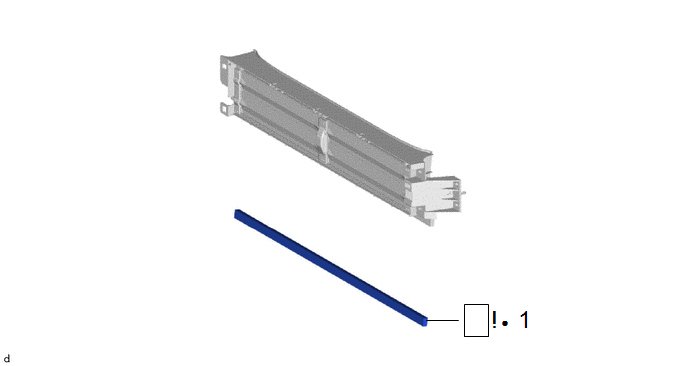

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | JOINT DE CALANDRE N° 1 |
53155J |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

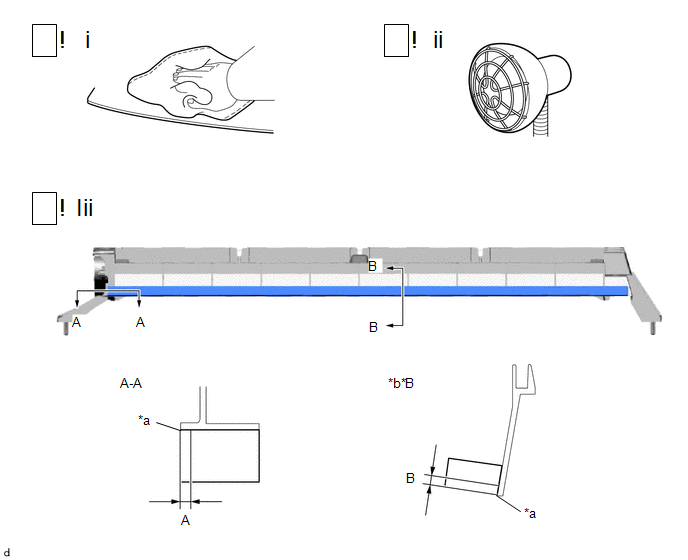

1. POSER LE JOINT DE CALANDRE N° 1
|
*a | Bord |
- | - |
(1) Nettoyer la surface de l'ensemble d'obturateur de radiateur.
1. A l'aide d'une lampe chauffante, chauffer la surface de l'ensemble d'obturateur de radiateur.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ensemble d'obturateur de radiateur |
20 à 30°C (68 à 86°F) |
- | - |
|

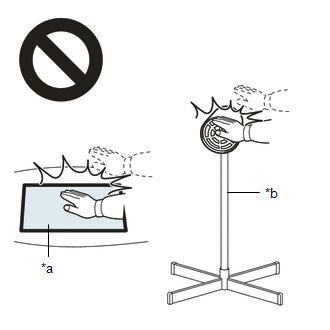

*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble d'obturateur de radiateur.
2. Retirer le reste de ruban adhésif double face de l'ensemble d'obturateur de radiateur.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface de l'ensemble d'obturateur de radiateur.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Ensemble d'obturateur de radiateur |
20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement l'ensemble d'obturateur de radiateur.
(3) Retirer la feuille de protection d'un joint de calandre n° 1 neuf pour reposer le joint de calandre n° 1, comme indiqué sur le schéma.
CONSEIL:
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 3,0 mm (0,118 po) maximum |
B | 3,0 mm (0,118 po) maximum |
