POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

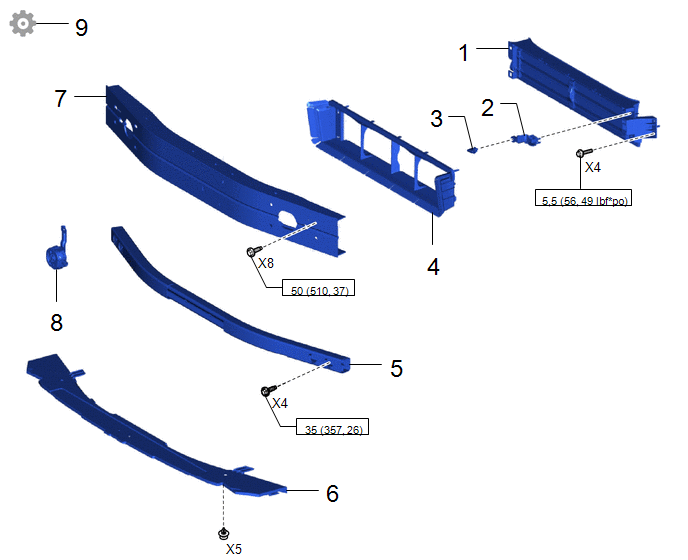

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'OBTURATEUR DE RADIATEUR |
53180D | - |
- | - |
|
2 | SUPPORT DE THERMISTANCE DE REFROIDISSEUR |
88688S | - |
- | - |
|
3 | ENSEMBLE DE THERMISTANCE |
88790B | - |
- | - |
|
4 | PLAQUE DE GUIDAGE D'AIR LATERALE DROITE DE RADIATEUR AVANT |
16691A | - |
- | - |
|
5 | SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2 |
52029C | - |
- | - |
|
6 | AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT |
52618 | - |
- | - |
|
7 | SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT |
52021 | - |
- | - |
|
8 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
|
9 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
2. REPOSER LE SUPPORT DE THERMISTANCE DE REFROIDISSEUR
3. REPOSER L'ENSEMBLE DE THERMISTANCE
4. REPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE
5. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2
Cliquer ici
.gif)
6. REPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT
7. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT
Cliquer ici
8. REPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
Cliquer ici
9. EFFECTUER L'INITIALISATION
Cliquer ici
