Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

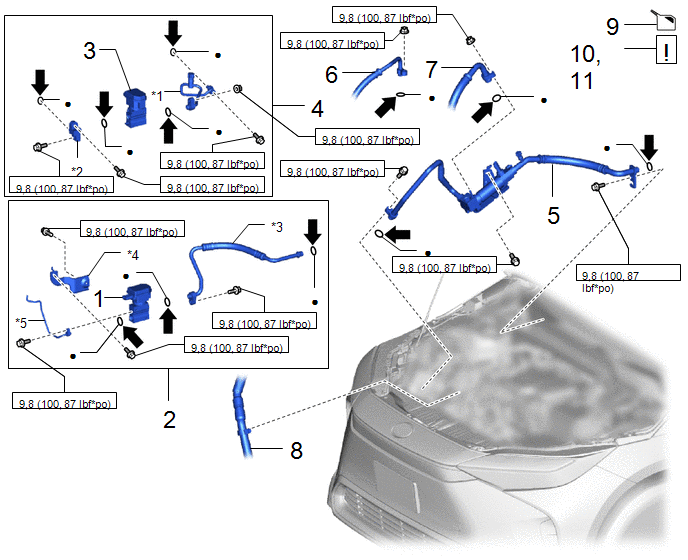

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

DETENDEUR DE REFROIDISSEUR

88515A

-

-

-

2

DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2:

88711A

-

-

-

3

DETENDEUR DE REFROIDISSEUR N° 2

88515G

-

-

-

4

ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES

88710E

-

-

-

5

DURITE ET ACCESSOIRE DE CLIMATISATION

88720A

-

-

-

6

TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

88711

-

-

-

7

SOUS-ENSEMBLE DE DURITE D'ASPIRATION

88704

-

-

-

8

SOUS-ENSEMBLE DE DURITE D'EAU

87209

-

-

-

9

RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

-

-

-

10

FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

-

-

-

11

RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

-

-

-

*1

TUYAU DE LIQUIDE

*2

TUYAU DE RACCORD

*3

DURITE DE DECHARGE

*4

SUPPORT

*5

ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

Pièce non réutilisable

Huile pour compresseur ND-OIL 11 ou équivalent

-

-

PROCÉDURE

1. REPOSER LE DETENDEUR DE REFROIDISSEUR

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

2. REPOSER LA DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

3. REPOSER LE DETENDEUR DE REFROIDISSEUR N° 2

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

4. REPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRE

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

5. REPOSER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

6. BRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

7. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

8. REPOSER LE SOUS-ENSEMBLE DE DURITE D'EAU

9. RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

10. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

Cliquer ici

11. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici
