Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Les faisceaux de câbles et les connecteurs orange indiquent des circuits à haute tension. Pour éviter toute décharge électrique, il convient de suivre la procédure décrite dans le manuel de réparation.

  Cliquer ici

• Pour éviter toute décharge électrique, porter des gants isolants lors de tout travail sur les faisceaux de câbles et les pièces constitutives du système à haute tension.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum.
  Système de feux de route adaptatifs

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

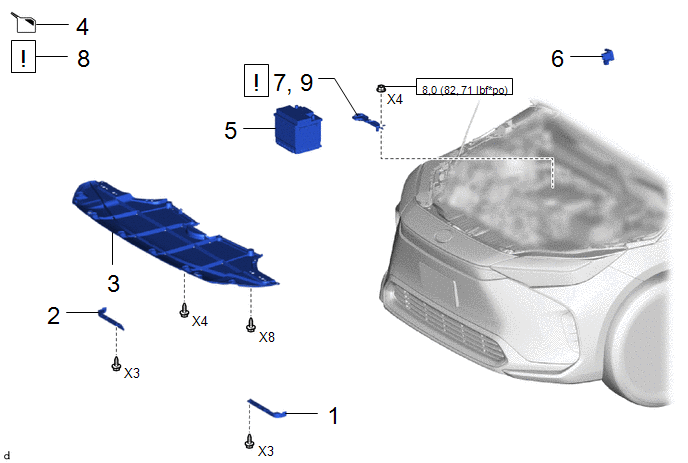

Procédure		N° de référence
1	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE	53896B	-	-	-
2	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE	53895B	-	-	-
3	SABOT DE PROTECTION DE MOTEUR N° 1	51441E	-	-	-
4	VIDANGER LE LIQUIDE DE REFROIDISSEMENT	-	-		-
5	BATTERIE	28800	-	-	-
6	SERVICE PLUG (PRISE DE SERVICE)	G3834	-	-	-
7	DEPOSER LE CACHE DE BORNE N° 2	G9732		-	-
8	VERIFIER LA TENSION DE LA BORNE	-		-	-
9	REPOSER LE CACHE DE BORNE N° 2	G9732		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure		N° de référence
10	SOUS-ENSEMBLE D'ATTACHE DE BATTERIE	74404A	-	-	-
11	SUPPORT DE TERRE	G9733	-	-	-
12	SOUS-ENSEMBLE DE DURITE D'EAU D	87209D		-	-
13	SOUS-ENSEMBLE DE DURITE D'EAU C	87209C		-	-
14	SUPPORT DE CHAUFFAGE N° 3	87121R	-	-	-
1,5	SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE	87101G		-	-

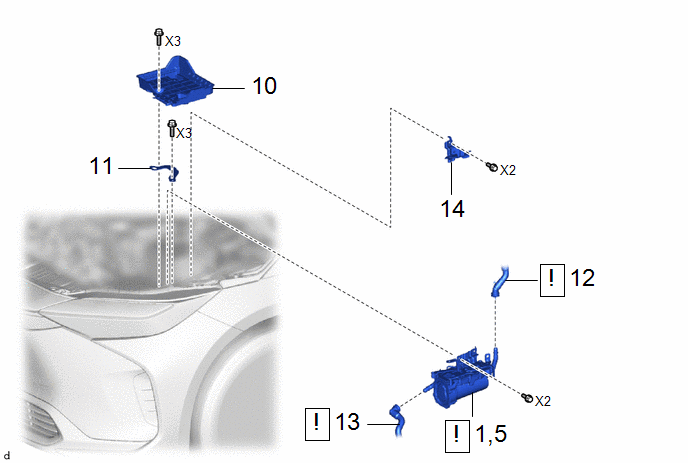

PROCÉDURE

1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE

Cliquer ici

2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici

5. DEPOSER LA BATTERIE

Cliquer ici

6. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN

Cliquer ici

7. DEPOSER LE CACHE DE BORNE N° 2

Cliquer ici

8. VERIFIER LA TENSION DE LA BORNE

Cliquer ici

9. REPOSER LE CACHE DE BORNE N° 2

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

Cliquer ici

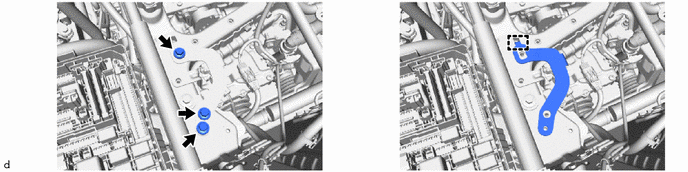

11. DEPOSER LE SUPPORT DE TERRE

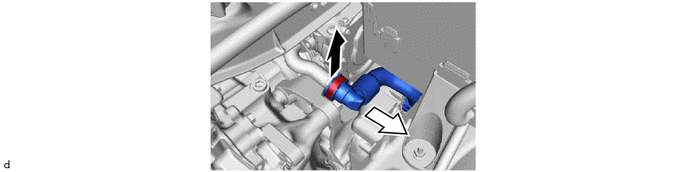

12. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU D

REMARQUE: Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.

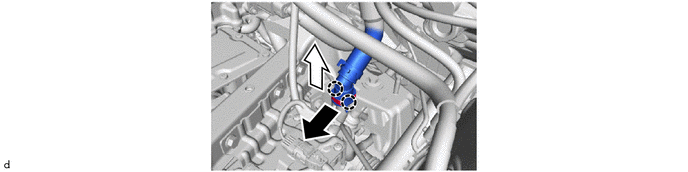

13. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU C

REMARQUE: Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement.

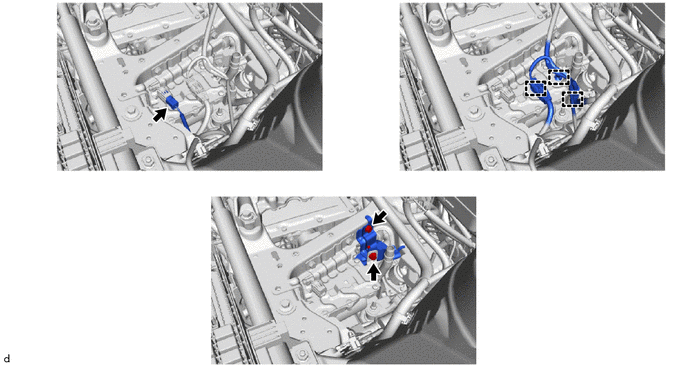

14. DEPOSER LE SUPPORT DE CHAUFFAGE N° 3

15. DEPOSER LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE

*a	Serrure de couleur verte	-	-
	Déplacer dans ce sens		Déposer dans ce sens

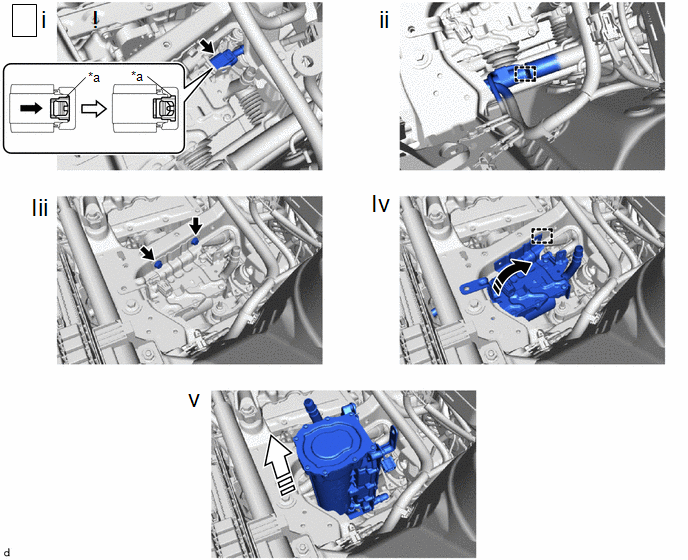

(1) Faire coulisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, afin de le libérer pour débrancher le connecteur.

ATTENTION:

S'assurer de porter des gants isolants.

REMARQUE:

Isoler les bornes débranchées et le connecteur à l'aide de ruban isolant.

(2) Libérer les attaches pour débrancher le faisceau de câbles.

(3) Retirer les 2 boulons.

(4) Libérer le guide pour déplacer le sous-ensemble de chauffage électrique, comme indiqué sur le schéma.

(5) Déposer le sous-ensemble de chauffage électrique comme indiqué sur le schéma.
