Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence
1	REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE	87101G		-	-
2	SUPPORT DE CHAUFFAGE N° 3	87121R		-	-
3	REPOSER LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE	87101G		-	-
4	SOUS-ENSEMBLE DE DURITE D'EAU C	87209C		-	-
5	SOUS-ENSEMBLE DE DURITE D'EAU D	87209D		-	-
6	SUPPORT DE TERRE	G9733		-	-
7	SOUS-ENSEMBLE D'ATTACHE DE BATTERIE	74404A	-	-	-

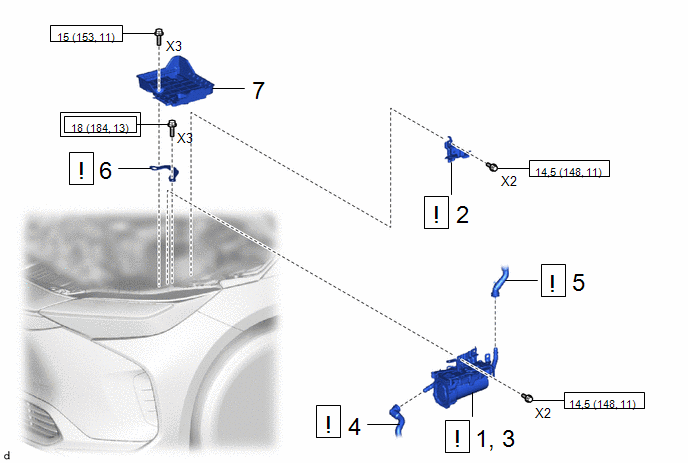

Couple de serrage pour les "zones principales concernant la performance de base du véhicule tel que le déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): Couple prescrit

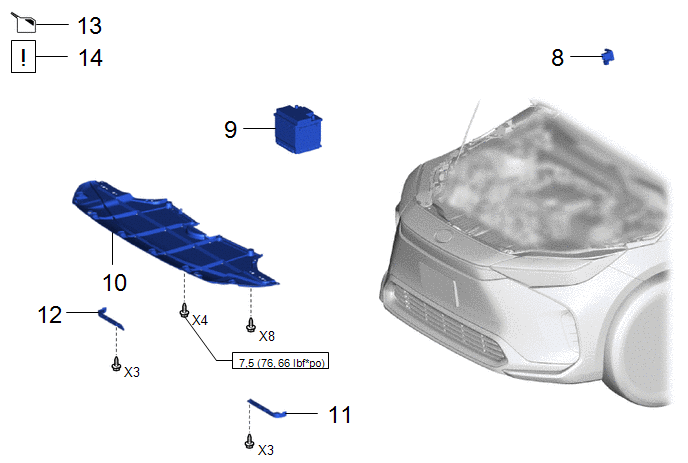

Procédure		N° de référence
8	SERVICE PLUG (PRISE DE SERVICE)	G3834	-	-	-
9	BATTERIE	28800	-	-	-
10	SABOT DE PROTECTION DE MOTEUR N° 1	51441E	-	-	-
11	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE	53896B	-	-	-
12	BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE	53895B	-	-	-
13	AJOUTER DU LIQUIDE DE REFROIDISSEMENT	-	-		-
14	RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT	-		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

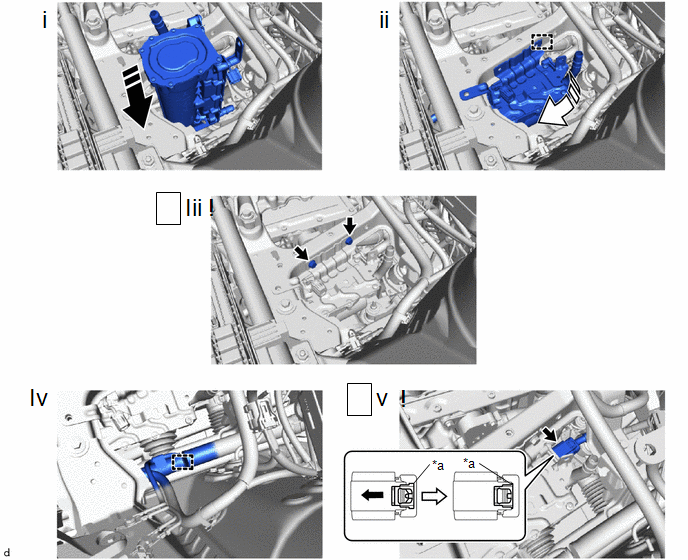

1. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE

*a	Serrure de couleur verte	-	-
	Introduire dans ce sens		Reposer dans ce sens

(1) Introduire le sous-ensemble de chauffage électrique comme indiqué sur le schéma.

(2) Engager le guide pour reposer le sous-ensemble de chauffage électrique, comme indiqué sur le schéma.

(3) Reposer provisoirement les 2 boulons.

REMARQUE:

Ne pas serrer le boulon à fond.

(4) Engager l'attache pour brancher le faisceau de câbles.

(5) Déposer le ruban isolant entourant le connecteur, brancher le connecteur et faire coulisser le verrou de couleur verte comme indiqué sur le schéma pour le verrouiller correctement.

ATTENTION:

S'assurer de porter des gants isolants.

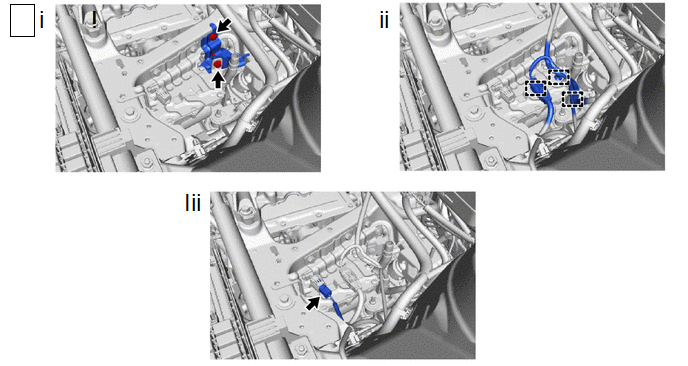

2. REPOSER LE SUPPORT DE CHAUFFAGE N° 3

(1) Reposer provisoirement le support de réchauffeur n° 3 avec les 2 boulons.

REMARQUE:

Ne pas serrer le boulon à fond.

(2) Engager les attaches pour brancher le faisceau de câbles.

(3) Brancher le connecteur.

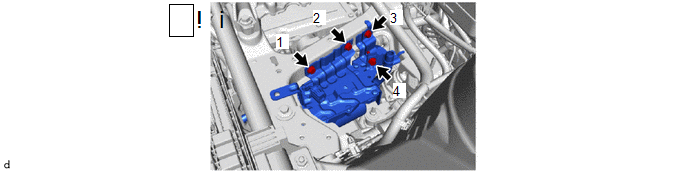

3. REPOSER LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE

(1) Serrer les 4 boulons pour reposer le sous-ensemble de chauffage électrique dans l'ordre indiqué sur le schéma.

Torque:

14,5 N·m {148 kgf·cm, 11 ft·lbf}

4. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU C

*a	Dispositif de retenue	-	-
	Appuyer		Enfoncer

(1) Brancher le sous-ensemble de durite d'eau C sur le sous-ensemble de chauffage électrique.

1. Brancher le sous-ensemble de durite d'eau C sur le sous-ensemble de chauffage électrique.

2. Enfoncer le dispositif de retenue.

3. S'assurer que le sous-ensemble de chauffage électrique et le sous-ensemble de durite d'eau C sont correctement branchés en tirant dessus.

5. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU D

*a	Dispositif de retenue	-	-
	Appuyer		Enfoncer

(1) Brancher le sous-ensemble de durite d'eau D sur le sous-ensemble de chauffage électrique.

1. Brancher le sous-ensemble de durite d'eau D sur le sous-ensemble de chauffage électrique.

2. Enfoncer le dispositif de retenue.

3. S'assurer que le sous-ensemble de chauffage électrique et le sous-ensemble de durite d'eau D sont correctement branchés en tirant dessus.

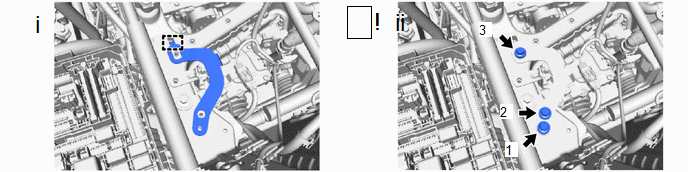

6. REPOSER LE SUPPORT DE TERRE

(1) Engager le guide pour reposer le support de terre.

(2) Reposer les 3 boulons dans l'ordre indiqué sur le schéma.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

7. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

8. REPOSER LE SERVICE PLUG (PRISE DE SERVICE)

Cliquer ici

9. REPOSER LA BATTERIE

Cliquer ici

10. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

11. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE

12. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE

13. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici

14. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)

Cliquer ici
