POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

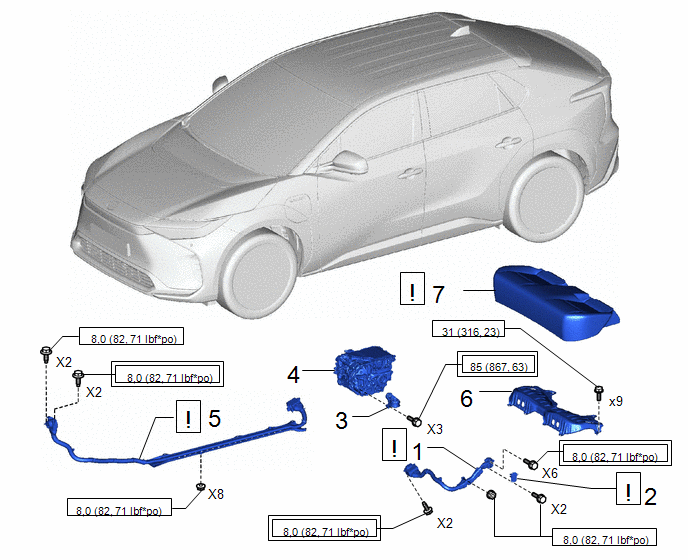

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CABLE DE PLANCHER DE VEHICULE HYBRIDE N° 2 |
821H6 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE CACHE D'INVERSEUR SUPERIEUR |
G9022B |
|
- | - |
|
3 | SILENTBLOC DE SUPPORT DE MOTEUR ARRIERE GAUCHE |
G2376 | - |
- | - |
|
4 | ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR ET INVERSEUR |
30610 | - |
- | - |
|
5 | CABLE DE PLANCHER DE VEHICULE HYBRIDE N° 2 |
821H6 |
|
- | - |
|
6 | SUPPORT D'INVERSEUR DE TENSION N° 3 |
86247D | - |
- | - |
|
7 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

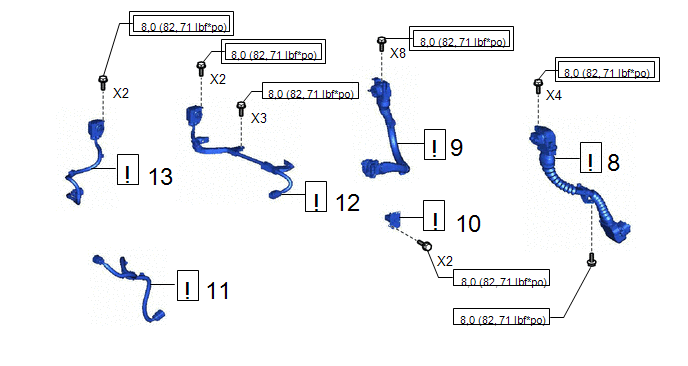

8 | CABLE INFERIEUR DE PLANCHER |
821H1 |
|
- | - |
|
9 | CABLE DE CHASSIS DE BATTERIE N° 1 |
821H3A |
|
- | - |
|
10 | SOUS-ENSEMBLE DE CACHE D'INVERSEUR SUPERIEUR |
G9022B |
|
- | - |
|
11 | CABLE D'INVERSEUR DE PRISE HV |
821H4 |
|
- | - |
|
12 | CABLE DE CHARGEUR DE BATTERIE EV |
821H5B |
|
- | - |
|
13 | CABLE DE CLIMATISATION HV |
821H2 |
|
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

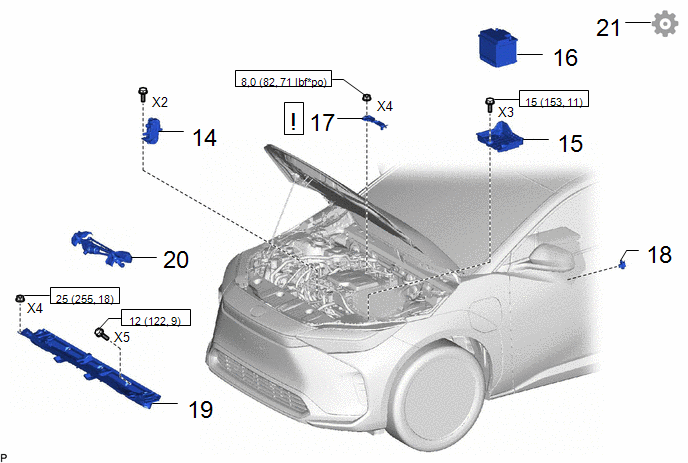

14 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
|
1,5 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
74404A | - |
- | - |
|
16 | BATTERIE |
28800 | - |
- | - |
|
17 | CACHE DE BORNE N° 2 |
G9732 |
|
- | - |
|
18 | SERVICE PLUG (PRISE DE SERVICE) |
G3834 | - |
- | - |
|
19 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
|
20 | MOTEUR ET TRINGLERIE D'ESSUIE-GLACE |
- | - |
- | - |
|
21 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. INSTALLER LE PLANCHER N°2 HV SOUS FIL
|
ATTENTION: S'assurer de porter des gants isolants. REMARQUE:
|
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
2. REPOSER LE SOUS-ENSEMBLE SUPERIEUR DE CACHE D'INVERSEUR
|
ATTENTION: S'assurer de porter des gants isolants. REMARQUE:
|
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
3. REPOSER LE SILENTBLOC DE SUPPORT DE MOTEUR ARRIERE GAUCHE
Cliquer ici
4. REPOSER L'ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR ET INVERSEUR
Cliquer ici
5. INSTALLER LE PLANCHER N°2 HV SOUS FIL
|
ATTENTION: S'assurer de porter des gants isolants. REMARQUE:
|
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
6. REPOSER LE SUPPORT D'INVERSEUR DE TENSION N° 3
Torque:
31 N·m {316 kgf·cm, 23 ft·lbf}
7. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
Cliquer ici |
8. REPOSER LE CABLE SOUS PLANCHER
|
Cliquer ici |
9. REPOSER LE CABLE DE CHASSIS DE BATTERIE N° 1
|
Cliquer ici |
10. REPOSER LE SOUS-ENSEMBLE SUPERIEUR DE CACHE D'INVERSEUR
|
Cliquer ici |
11. REPOSER LE CABLE D'INVERSEUR DE PRISE HV
|
Cliquer ici |
12. REPOSER LE CABLE DE CHARGEUR DE BATTERIE EV
|
Cliquer ici |
13. REPOSER LE CABLE DE CLIMATISATION HV
|
Cliquer ici |
14. REPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
16. REPOSER LA BATTERIE
Cliquer ici
17. REPOSER LE CACHE DE BORNE N° 2
|
Cliquer ici |
18. REPOSER LA POIGNEE DE PRISE D'ENTRETIEN
Cliquer ici
19. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici
20. REPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
21. EFFECTUER L'INITIALISATION
Cliquer ici
