DESCRIPTION
L'ensemble de combiné d'instruments reçoit le signal d'activation de l'ensemble de contacteur des feux de détresse et commande le fonctionnement des feux de détresse.

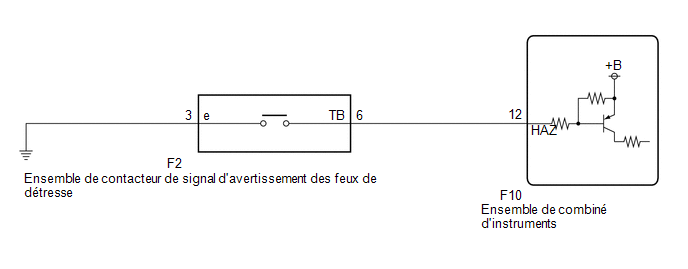

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCÉDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical / Combination Meter / Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Hazard Flasher Switch | Signal de contacteur de signal de feux de détresse |
OFF ou ON | OFF: contacteur de signal des feux de détresse en position OFF ON: contacteur de signal des feux de détresse en position ON |
- |
|
Affichage du tester |
|---|
|
Hazard Flasher Switch |
OK.:
Les conditions normales énumérées ci-dessus s'affichent.
| OK. | .gif) | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE |
Cliquer ici
| NON OK | | REMPLACER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE - ENSEMBLE DE COMBINE D'INSTRUMENTS ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur F11 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F10,F2) Cliquer sur Location & Routing(F10,F2) Cliquer sur Connector(F10) Cliquer sur Connector(F10) Cliquer sur Connector(F2) Cliquer sur Connector(F2)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F10-12 (HAZ) - F2-6 (HAZ) |
Toujours | En dessous de 1 Ω |
|
F10-12 (HAZ) ou F2-6 (HAZ) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F2-3 (E) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
