Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
(a) Brancher le GTS au DLC3.
(b) Mettre le contacteur d'allumage en position ON (IG).
(c) Mettre le GTS en position ON.
(d) Sélectionner les menus suivants: Powertrain / EV / Data List / Accelerator Position Sensor No. 1 Voltage %, Accelerator Position Sensor No. 2 Voltage %.
Powertrain > EV > Data List|
Affichage du tester |
|---|
|
Accelerator Position Sensor No.1 Voltage % |
|
Accelerator Position Sensor No.2 Voltage % |
(e) Relever la Data List.
Résultat:
|
Affichage du tester | Position de la pédale d'accélérateur |
Condition spécifiée |
|---|---|---|
|
Accelerator Position Sensor No. 1 Voltage % |
Non enfoncé(e) | 10 à 22% |
|
Complètement enfoncé(e) |
52 à 90% | |
| Non enfoncé(e) → Entièrement enfonc(é) → Non enfoncé(e) (il convient d'utiliser la pédale d'accélérateur en douceur) |
La valeur change progressivement | |
|
Accelerator Position Sensor No. 2 Voltage % |
Non enfoncé(e) | 24 à 40% |
|
Complètement enfoncé(e) |
68 à 99% | |
| Non enfoncé(e) → Entièrement enfonc(é) → Non enfoncé(e) (il convient d'utiliser la pédale d'accélérateur en douceur) |
La valeur change progressivement |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

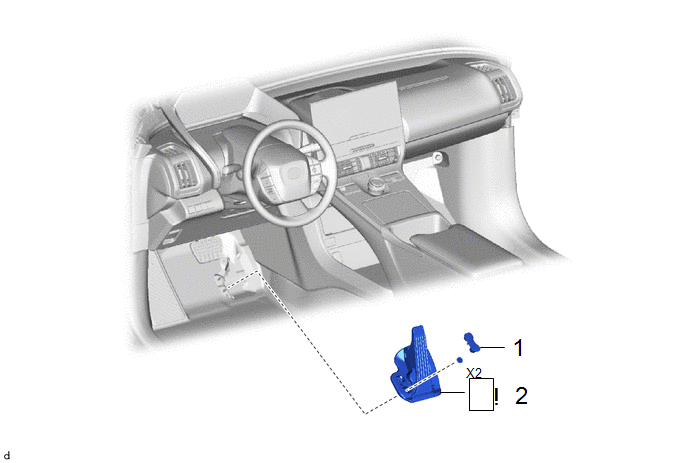

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUVRE-PEDALE D'ACCELERATEUR |
78118 | - |
- | - |
|
2 | ENSEMBLE DE PEDALE D'ACCELERATEUR |
78010F |
|
- | - |
PROCÉDURE

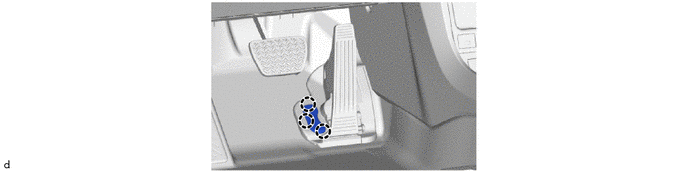

1. DEPOSER LE COUVRE-PEDALE D'ACCELERATEUR

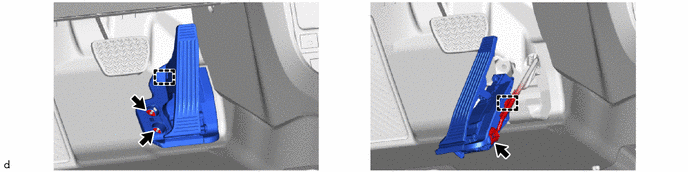

2. DEPOSER L'ENSEMBLE DE PEDALE D'ACCELERATEUR
|
|
REMARQUE:
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

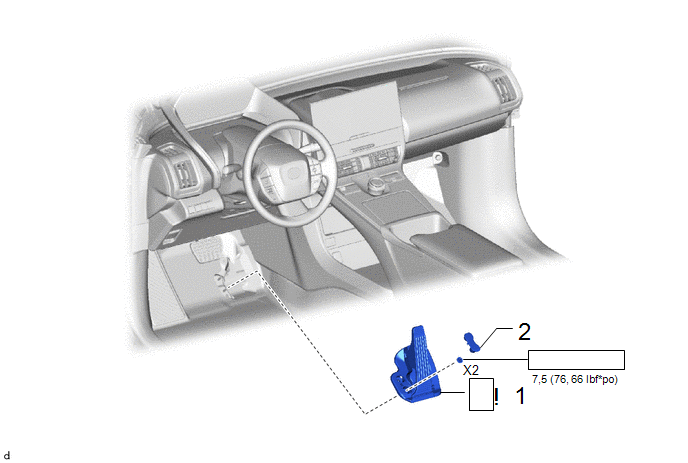

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PEDALE D'ACCELERATEUR |
78010F |
|
- | - |
|
2 | COUVRE-PEDALE D'ACCELERATEUR |
78118 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE PEDALE D'ACCELERATEUR
|
|
REMARQUE:
|
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
2. REPOSER LE COUVRE-PEDALE D'ACCELERATEUR
PoseMessage de perte de la communication avec le module de commande du groupe motopropulseur hybride/EV
