POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

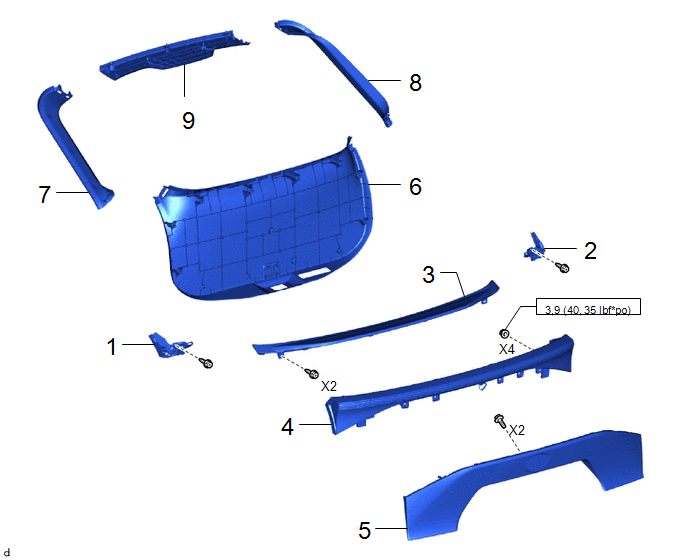

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE EXTERIEUR SUPERIEUR GAUCHE DE PORTE DE COFFRE |
76814 | - |
- | - |
|
2 | GARNISSAGE EXTERIEUR SUPERIEUR DROIT DE PORTE DE COFFRE |
76813 | - |
- | - |
|
3 | GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2 |
76812B | - |
- | - |
|
4 | ENSEMBLE DE FEU ARRIERE |
- | - |
- | - |
|
5 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
|
6 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
7 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
8 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
9 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE GAUCHE
2. REPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE DROIT
3. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2
4. REPOSER L'ENSEMBLE DE FEU ARRIERE
Cliquer ici
.gif)
5. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
6. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
7. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
8. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
9. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
