VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Cliquer ici
Cliquer ici
2. DESACTIVER LA COMMANDE DE FREINAGE
Cliquer ici
3. DEPOSER LA ROUE ARRIERE
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
Cliquer ici
5. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
(a) Déposer les 2 boulons et détacher l'ensemble d'étrier de frein à disque arrière du sous-ensemble de porte-essieu arrière.
REMARQUE:
A l'aide d'un câble ou d'un outil équivalent, soutenir l'ensemble d'étrier de frein à disque arrière pour éviter qu'il ne reste suspendu au flexible arrière.
6. DEPOSER LE DISQUE ARRIERE
Cliquer ici
7. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU ARRIERE

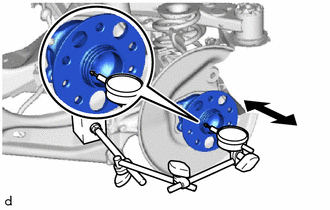

(a) A l'aide d'un comparateur à cadran, vérifier le serrage à proximité du centre du moyeu d'essieu arrière. Desserrage maximum: 0,05 mm (0,00197 po) REMARQUE:
CONSEIL: Si le desserrage est supérieur au maximum, remplacer l'ensemble de moyeu d'essieu arrière et de roulement. |
|
8. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU ARRIERE

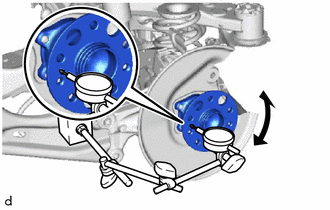

(a) A l'aide d'un comparateur à cadran, vérifier l'ovalisation sur la surface du moyeu d'essieu arrière, à l'extérieur des boulons de moyeu d'essieu arrière. Ovalisation maximum: 0,05 mm (0,00197 po) REMARQUE:
CONSEIL: Si l'ovalisation est supérieure au maximum, remplacer l'ensemble de moyeu d'essieu arrière et de roulement. |
|
9. REPOSER LE DISQUE ARRIERE
Cliquer ici
10. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
(a) Reposer l'ensemble d'étrier de frein à disque arrière sur le sous-ensemble de porte-essieu arrière avec les 2 boulons.
Torque:
200 N·m {2039 kgf·cm, 148 ft·lbf}
11. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
Cliquer ici
12. REPOSER LA ROUE ARRIERE
Cliquer ici
13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
14. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
