Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque arrière, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même manière pour le côtés droit et gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

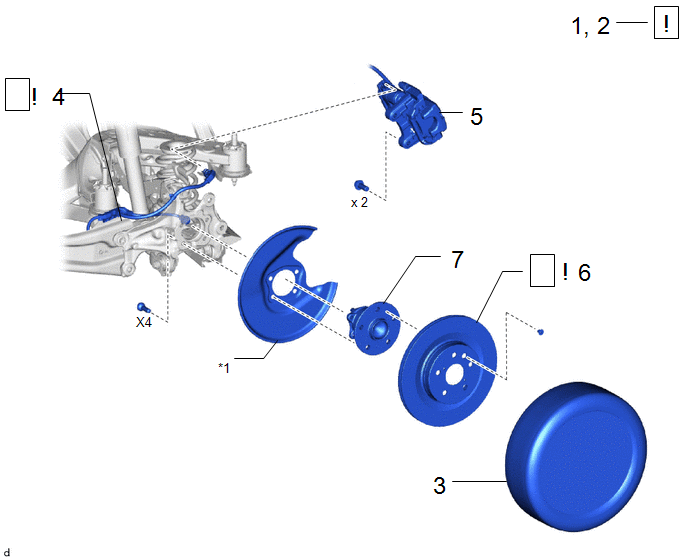

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DESACTIVER LA COMMANDE DE FREINAGE	-		-	-
3	ROUE ARRIERE	-	-	-	-
4	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
5	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE	-	-	-	-
6	DISQUE ARRIERE	42431		-	-
7	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE	42450B	-	-	-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici Veiller à lire attentivement les mesures de précaution pour le système de frein de stationnement électrique avant la dépose de l'ensemble de frein arrière. Cliquer ici

2. DESACTIVER LA COMMANDE DE FREINAGE

Cliquer ici

3. DEPOSER LA ROUE ARRIERE

Cliquer ici

4. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

REMARQUE: Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape. Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement N° 2.

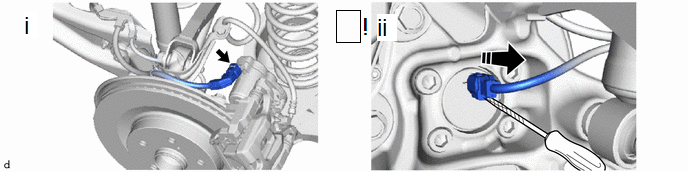

Déposer dans ce sens

-

-

(1) Débrancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher le connecteur d’ensemble de câble de frein de stationnement n° 2 de l'ensemble de moyeu d'essieu et de roulement arrière.

REMARQUE:

Veiller à ne pas endommager l'ensemble de moyeu d'essieu et de roulement arrière et le cache du connecteur.

5. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

6. DEPOSER LE DISQUE ARRIERE

Cliquer ici

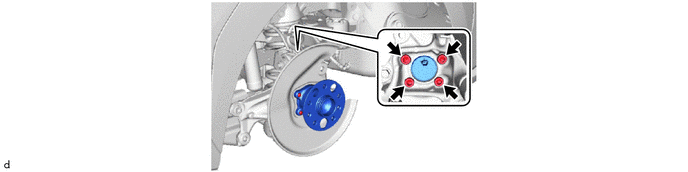

7. DEPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE
