Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque arrière, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même manière pour le côtés droit et gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

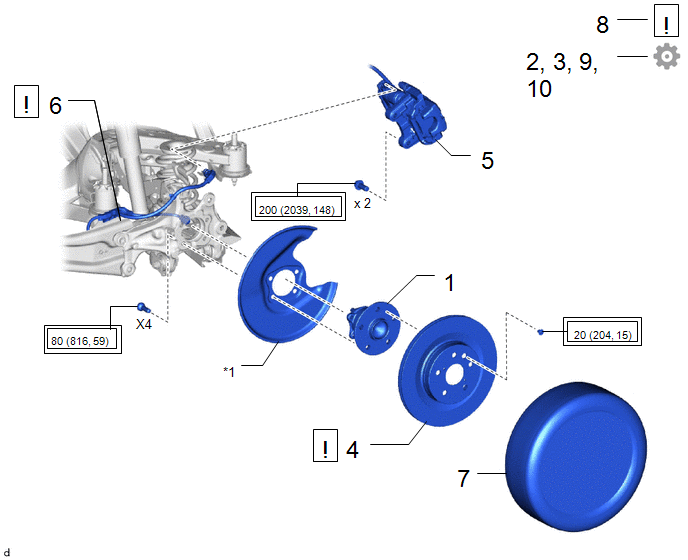

Procédure		N° de référence
1	ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE	42450B	-	-	-
2	DESSERREMENT DE ROULEMENT DE MOYEU D'ESSIEU ARRIERE	-	-	-
3	OVALISATION DE MOYEU D'ESSIEU ARRIERE	-	-	-
4	DISQUE ARRIERE	42431		-	-
5	ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE	-	-	-	-
6	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
7	ROUE ARRIERE	-	-	-	-
8	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-		-	-
9	VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE	-	-	-
10	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

*1	PARE-POUSSIERE DE FREIN A DISQUE ARRIERE	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	-	-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE

Torque:

80 N·m {816 kgf·cm, 59 ft·lbf}

2. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU ARRIERE

Cliquer ici

3. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU ARRIERE

Cliquer ici

4. REPOSER LE DISQUE ARRIERE

Cliquer ici

5. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE

Cliquer ici

6. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

REMARQUE: Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape. Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement N° 2.

Reposer dans ce sens

-

-

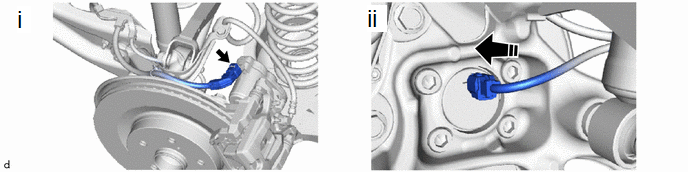

(1) Brancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.

(2) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur le capteur de contrôle de dérapage arrière.

7. REPOSER LA ROUE ARRIERE

Cliquer ici

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

9. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE

Cliquer ici

10. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
