DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

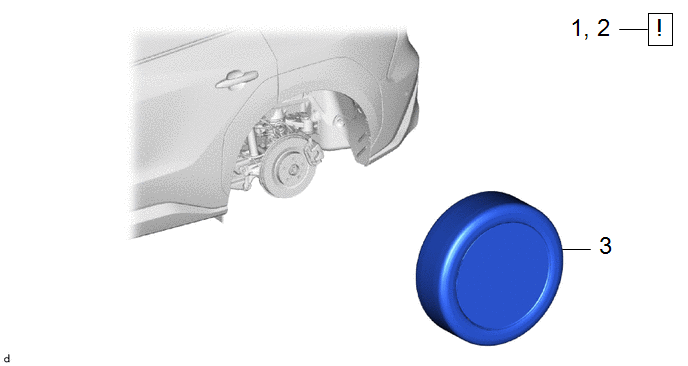

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DESSERRER LE FREIN DE STATIONNEMENT	-		-	-
3	ROUE ARRIERE	-	-	-	-

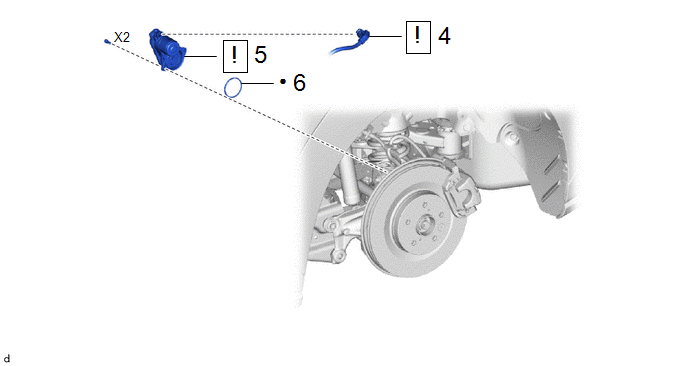

Procédure		N° de référence
4	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
5	ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT	46310B		-	-
6	JOINT D'ACTIONNEUR DE FREIN DE STATIONNEMENT	46310C	-	-	-

PROCÉDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DESSERRER LE FREIN DE STATIONNEMENT

(1) Exécuter la procédure suivante.

1. Mettre le contacteur d'allumage en position OFF.
2. Mettre le contacteur d'allumage en position ON.

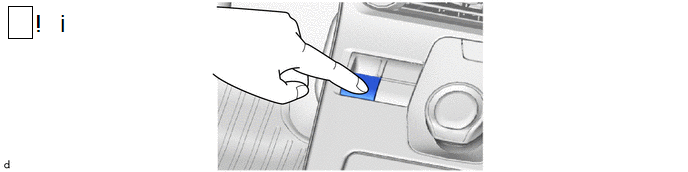

3. Actionner l'ensemble de contacteur de frein de stationnement électrique pour déverrouiller le frein de stationnement.

   REMARQUE:

   Vérifier si le rapport P est engagé.

   CONSEIL:

   Si le frein de stationnement ne peut pas être déverrouillé:

   Cliquer ici

4. Mettre le contacteur d’allumage en position OFF.

3. DEPOSER LA ROUE ARRIERE

Cliquer ici

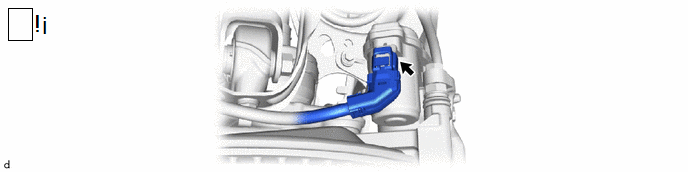

4. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

(1) Débrancher le connecteur de l'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

• Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
• Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2,

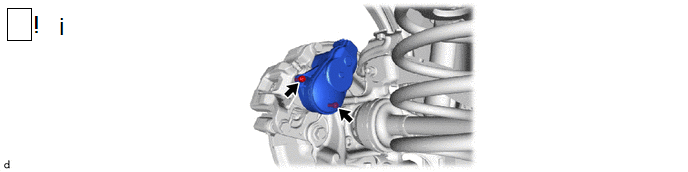

5. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

(1) A l'aide d'une clé à douille à six pans de 5 mm, déposer les 2 boulons et l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.

REMARQUE:

• Rechercher d'éventuelles fuites de liquide de frein sur le côté arrière de l'ensemble de cylindre de frein à disque arrière.
• S'il y a des fuites de liquide de frein, remplacer l'ensemble de cylindre de frein à disque arrière.

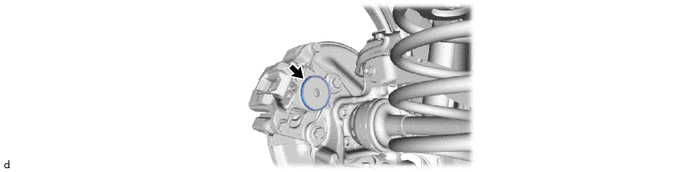

6. DEPOSER LE JOINT D'ACTIONNEUR DE FREIN DE STATIONNEMENT
