POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
|

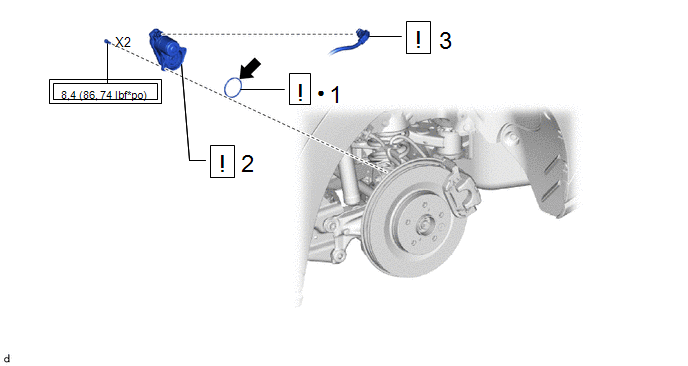

Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | JOINT D'ACTIONNEUR DE FREIN DE STATIONNEMENT |
46310C |
|
- | - |
|
2 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT |
46310B |
|
- | - |
|
3 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
890C0A |
|
- | - |
 |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
 |
Graisse au glycol à base de savon de lithium |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | ROUE ARRIERE |
- | - |
- | - |
PROCÉDURE

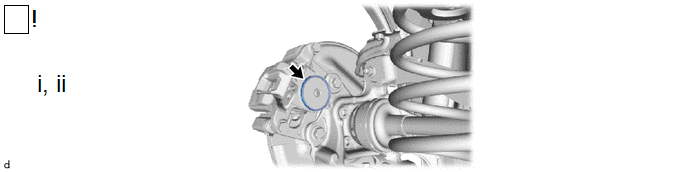

1. REPOSER LE JOINT D'ACTIONNEUR DE FREIN DE STATIONNEMENT
(1) Appliquer une fine couche de graisse glycol à base de savon de lithium sur un joint de frein de stationnement neuf.
(2) Poser le joint de frein de stationnement sur l'ensemble de cylindre de frein à disque arrière.
REMARQUE:
Veiller à remplacer le joint d'actionneur de frein de stationnement par un élément neuf lors de la repose de l'ensemble d'actionneur de frein de stationnement.

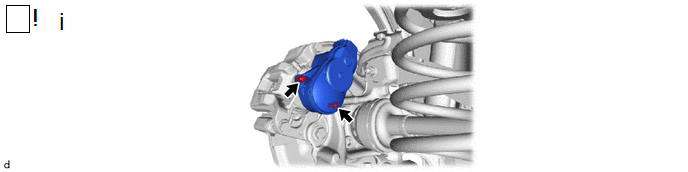

2. REPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT
(1) A l'aide d'une clé à douille à six pans de 5 mm, reposer l'ensemble d'actionneur de frein de stationnement sur l'ensemble de cylindre de frein à disque arrière à l'aide des 2 boulons.
Torque:
8,4 N·m {86 kgf·cm, 74 in·lbf}

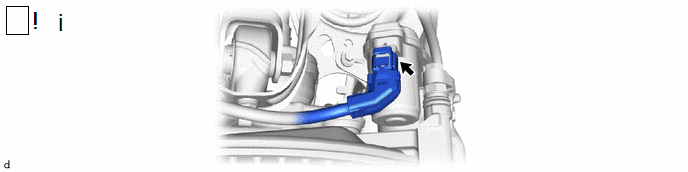

3. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
(1) Brancher le connecteur d'ensemble de câble de frein de stationnement N° 2 sur l'ensemble d'actionneur de frein de stationnement.
REMARQUE:

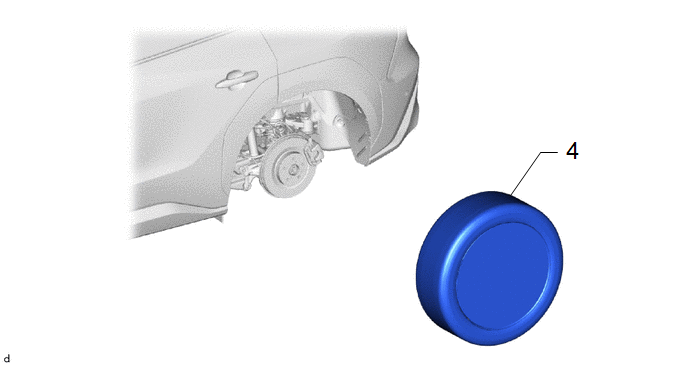

4. INSTALLER LA ROUE ARRIERE
Cliquer ici
