POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

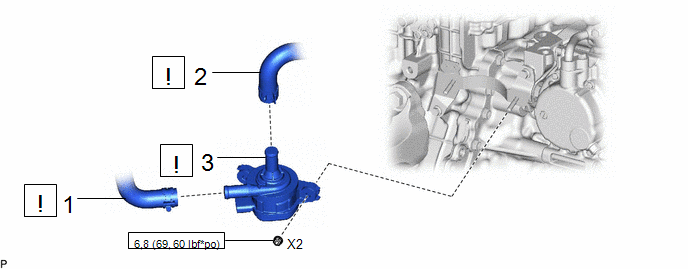

1 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 4 |
G90D0 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 6 |
G90A6 |
|
- | - |
|
3 | ENSEMBLE DE POMPE A EAU AVEC MOTEUR |
G9040A |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
.png)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

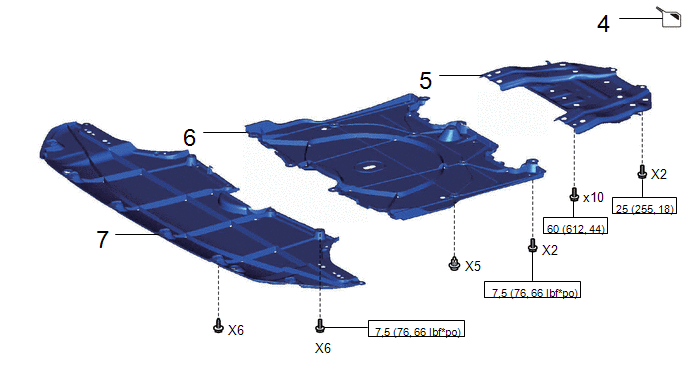

4 | AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
| 5 |
SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
51403E | - |
- | - |
|
6 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
7 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
PROCÉDURE
1. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 4
|
|
REMARQUE: Afin d'éviter que des corps étrangers ne pénètrent dans l'ensemble de pompe à eau d'inverseur avec moteur et dans le système de refroidissement d'inverseur, ne pas déposer les morceaux de tissu des tuyaux et des durites débranchés avant la pose. CONSEIL:
|
2. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 6
|
|
REMARQUE: Afin d'éviter que des corps étrangers ne pénètrent dans l'ensemble de pompe à eau d'inverseur avec moteur et dans le système de refroidissement d'inverseur, ne pas déposer les morceaux de tissu des tuyaux et des durites débranchés avant la pose. CONSEIL:
|

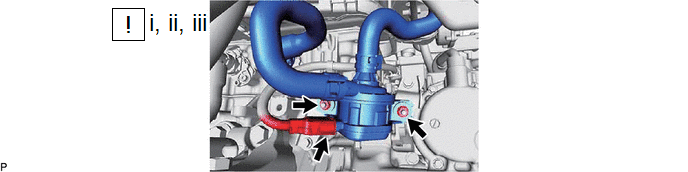

3. REPOSER L'ENSEMBLE DE POMPE A EAU AVEC MOTEUR
(1) Reposer provisoirement l'ensemble de pompe à eau avec moteur à l'aide des 2 écrous.
(2) Serrer complètement les 2 écrous.
Torque:
6,8 N·m {69 kgf·cm, 60 in·lbf}
REMARQUE:
Etant donné que serrage excessif des boulons peut endommager l'ensemble de carénage de ventilateur, veiller à utiliser une clé dynamométrique.
(3) Brancher le connecteur de l'ensemble de pompe à eau avec moteur.
REMARQUE:
Si un bouchon anti-poussière est posé sur le connecteur d'ensemble de pompe à eau d'inverseur avec moteur, ne pas le déposer tant que le connecteur n'est pas branché.
4. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici
.gif)
5. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
7. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
