Toyota bZ4X - Manuel de réparation (2021-2024): Circuit d'alimentation électrique

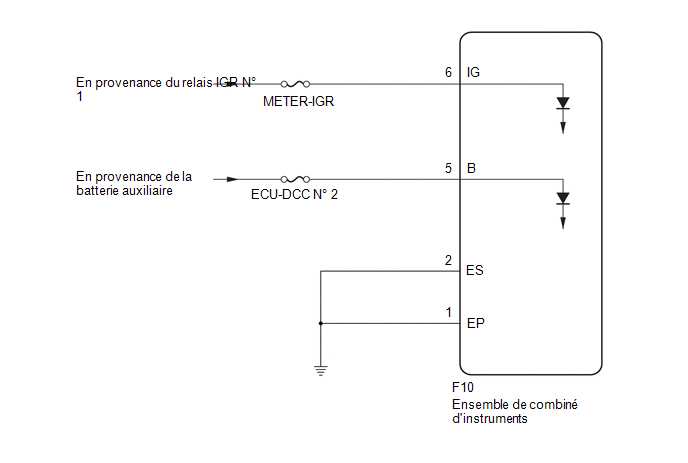

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• En cas de remplacement de l'ensemble de combiné d'instruments, toujours le remplacer par un élément neuf. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.
• Lors du remplacement de l'ensemble de combiné d'instruments, mettre à jour la clé de sécurité de l'ECU.

  Cliquer ici

• Vérifier les fusibles des circuits liés à ce système avant d'effectuer la procédure suivante.

PROCÉDURE

(a) Débrancher le connecteur F10 de l'ensemble de combiné d'instruments.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(F10) Cliquer sur Location & Routing(F10) Cliquer sur Connector(F10) Cliquer sur Connector(F10) Branchement du tester Condition du contacteur Condition spécifiée F10-5 (B) - Masse de carrosserie Contacteur d'allumage en position OFF 11 à 14 V F10-6 (IG+) - Masse de carrosserie Contacteur d'allumage en position OFF En dessous de 1 V F10-6 (IG+) - Masse de carrosserie Contacteur d'allumage en position ON 11 à 14 V

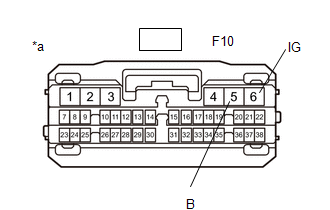

*a Vue avant du connecteur de faisceau de câbles (vers l'ensemble de combiné d'instruments)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

OK.

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
