Toyota bZ4X - Manuel de réparation (2021-2024): Circuit de communication LIN

DESCRIPTION

Code d'erreur

Objet de détection

Condition de détection de DTC

Zone incriminée

17

Perte de communication FI LIN

Lorsqu'un dysfonctionnement de la communication avec le capteur de charge est détecté

  • Faisceau de câbles ou connecteur
  • Capteur de classification d'occupant avant gauche (ensemble de dispositif de réglage de siège avant droit)*
  • Ensemble d'ECU d'airbag

18

Communication RI LIN perdue

Lorsqu'un dysfonctionnement de la communication avec le capteur de charge est détecté

  • Faisceau de câbles ou connecteur
  • Capteur de classification d'occupant arrière gauche (ensemble de dispositif de réglage de siège avant droit)*
  • Ensemble d'ECU d'airbag

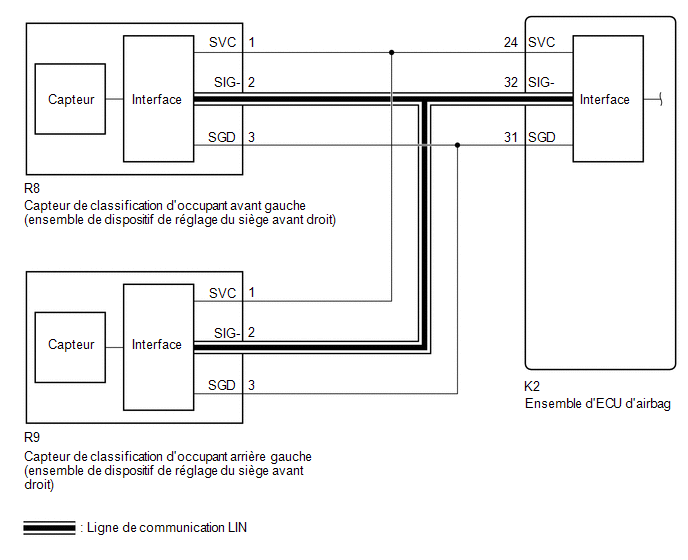

SCHEMA DE CABLAGE

MESURE DE PRECAUTION/REMARQUE/CONSEIL

REMARQUE:

CONSEIL:

PROCÉDURE

1.

VERIFIER CODE D'ERREUR

(a) Vérifier les codes d'erreur.

Résultat:

Résultat

Passer au point

17 et 18 sont émis

A

17 est émis

B

18 est émis

C

B

PASSER AU POINT 8

C

PASSER AU POINT 11

A

2.

VERIFIER LE BRANCHEMENT DES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble d'ECU d'airbag, le capteur de classification d'occupant avant gauche et le capteur de classification d'occupant arrière gauche.

OK.:

Les connecteurs sont correctement branchés.

NON OK

BRANCHER LES CONNECTEURS CORRECTEMENT

OK.

3.

VERIFIER LES CONNECTEURS

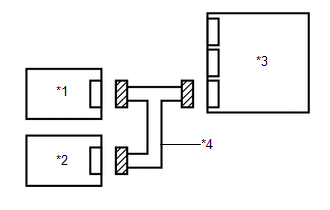

(a) Débrancher les connecteurs de l'ensemble d'ECU d'airbag, du capteur de classification d'occupant avant gauche et du capteur de classification d'occupant arrière gauche.

*1

Capteur de classification d'occupant avant gauche

*2

Capteur de classification d'occupant arrière gauche

*3

Ensemble d'ECU d'airbag

*4

Faisceau de câbles

(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK.:

Les bornes des connecteurs ne sont ni déformées ni endommagées.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COUPURE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R8) Cliquer sur Connector(R8) Cliquer sur Connector(R9) Cliquer sur Connector(R9)

Branchement du tester

Condition

Condition spécifiée

K2-24 (SVC) - R8-1 (SVC)

Toujours

En dessous de 1 Ω

K2-32 (SIG) - R8-2 (SIG)

Toujours

En dessous de 1 Ω

K2-31 (SGD) - R8-3 (SGD)

Toujours

En dessous de 1 Ω

K2-24 (SVC) - R9-1 (SVC)

Toujours

En dessous de 1 Ω

K2-32 (SIG) - R9-2 (SIG)

Toujours

En dessous de 1 Ω

K2-31 (SGD) - R9-3 (SGD)

Toujours

En dessous de 1 Ω

Résultat:

Passer au point

OK.

NON OK

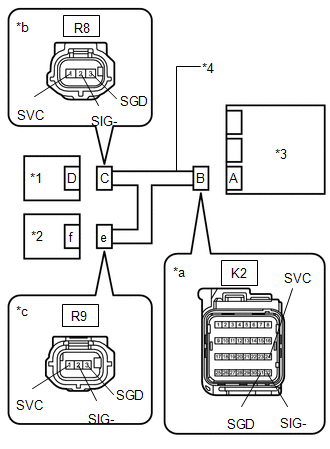

*1

Capteur de classification d'occupant avant gauche

*2

Capteur de classification d'occupant arrière gauche

*3

Ensemble d'ECU d'airbag

*4

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant avant gauche)

*c

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant arrière gauche)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COURT-CIRCUIT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R8) Cliquer sur Connector(R8) Cliquer sur Connector(R9) Cliquer sur Connector(R9)

Branchement du tester

Condition

Condition spécifiée

K2-32 (SIG) - Autres bornes

Toujours

1 MΩ ou plus

R8-2 (SIG) - Autres bornes

Toujours

1 MΩ ou plus

R9-2 (SIG) - Autres bornes

Toujours

1 MΩ ou plus

Résultat:

Passer au point

OK.

NON OK

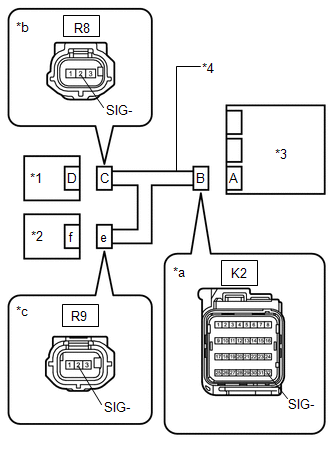

*1

Capteur de classification d'occupant avant gauche

*2

Capteur de classification d'occupant arrière gauche

*3

Ensemble d'ECU d'airbag

*4

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant avant gauche)

*c

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant arrière gauche)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COURT-CIRCUIT A LA MASSE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R8) Cliquer sur Connector(R8) Cliquer sur Connector(R9) Cliquer sur Connector(R9)

Branchement du tester

Condition

Condition spécifiée

K2-32 (SIG) - Masse de carrosserie

Toujours

1 MΩ ou plus

R8-2 (SIG) - Masse de carrosserie

Toujours

1 MΩ ou plus

R9-2 (SIG) - Masse de carrosserie

Toujours

1 MΩ ou plus

Résultat:

Passer au point

OK.

NON OK

*1

Capteur de classification d'occupant avant gauche

*2

Capteur de classification d'occupant arrière gauche

*3

Ensemble d'ECU d'airbag

*4

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant avant gauche)

*c

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant arrière gauche)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COURT-CIRCUIT EN B+)

(a) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

*1

Capteur de classification d'occupant avant gauche

*2

Capteur de classification d'occupant arrière gauche

*3

Ensemble d'ECU d'airbag

*4

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant avant gauche)

*c

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant arrière gauche)

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Location & Routing(K2,R8,R9) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R8) Cliquer sur Connector(R8) Cliquer sur Connector(R9) Cliquer sur Connector(R9)

Branchement du tester

Condition du contacteur

Condition spécifiée

K2-32 (SIG) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

R8-2 (SIG) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

R9-2 (SIG) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(d) Mettre le contacteur d’allumage en position OFF.

(e) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

OK.

REMPLACER L'ENSEMBLE D'ECU D'AIRBAG

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

8.

VERIFIER LE BRANCHEMENT DES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) S'assurer que les connecteurs sont correctement raccordés à l'ensemble d'ECU d'airbag et au capteur de classification d'occupant avant gauche.

OK.:

Les connecteurs sont correctement branchés.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

9.

VERIFIER LES CONNECTEURS

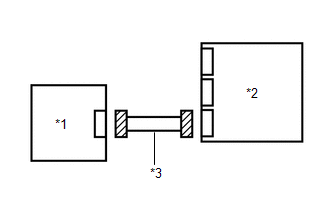

(a) Débrancher les connecteurs de l'ensemble d'ECU d'airbag et du capteur de classification d'occupant avant gauche.

*1

Capteur de classification d'occupant avant gauche

*2

Ensemble d'ECU d'airbag

*3

Faisceau de câbles

(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK.:

Les bornes des connecteurs ne sont ni déformées ni endommagées.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COUPURE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K2,R8) Cliquer sur Location & Routing(K2,R8) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R8) Cliquer sur Connector(R8)

Branchement du tester

Condition

Condition spécifiée

K2-24 (SVC) - R8-1 (SVC)

Toujours

En dessous de 1 Ω

K2-32 (SIG) - R8-2 (SIG)

Toujours

En dessous de 1 Ω

K2-31 (SGD) - R8-3 (SGD)

Toujours

En dessous de 1 Ω

Résultat:

Passer au point

OK.

NON OK

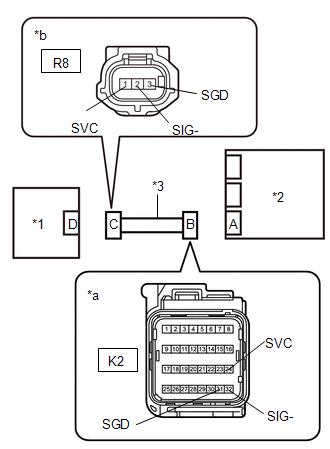

*1

Capteur de classification d'occupant avant gauche

*2

Ensemble d'ECU d'airbag

*3

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant avant gauche)

OK.

REMPLACER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

11.

VERIFIER LE BRANCHEMENT DES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) S'assurer que les connecteurs sont correctement raccordés à l'ensemble d'ECU d'airbag et au capteur de classification d'occupant arrière gauche.

OK.:

Les connecteurs sont correctement branchés.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

12.

VERIFIER LES CONNECTEURS

(a) Débrancher les connecteurs de l'ensemble d'ECU d'airbag et du capteur de classification d'occupant arrière gauche.

*1

Capteur de classification d'occupant arrière gauche

*2

Ensemble d'ECU d'airbag

*3

Faisceau de câbles

(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK.:

Les bornes des connecteurs ne sont ni déformées ni endommagées.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

13.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COUPURE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K2,R9) Cliquer sur Location & Routing(K2,R9) Cliquer sur Connector(K2) Cliquer sur Connector(K2) Cliquer sur Connector(R9) Cliquer sur Connector(R9)

Branchement du tester

Condition

Condition spécifiée

K2-24 (SVC) - R9-1 (SVC)

Toujours

En dessous de 1 Ω

K2-32 (SIG) - R9-2 (SIG)

Toujours

En dessous de 1 Ω

K2-31 (SGD) - R9-3 (SGD)

Toujours

En dessous de 1 Ω

Résultat:

Passer au point

OK.

NON OK

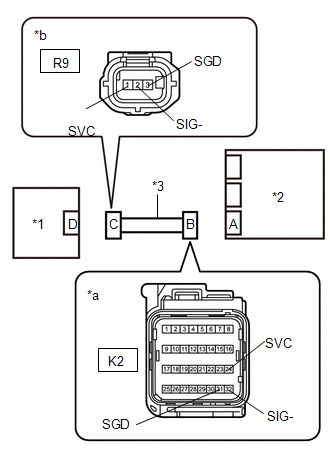

*1

Capteur de classification d'occupant arrière gauche

*2

Ensemble d'ECU d'airbag

*3

Faisceau de câbles

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'ECU d'airbag)

*b

Vue avant du connecteur côté faisceau de câbles

(vers le capteur de classification d'occupant arrière gauche)

OK.

REMPLACER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Problème au niveau du témoin indicateur ON/OFF de l'airbag du passager
DESCRIPTION Le système de classification d'occupant détecte la condition du siège de passager avant. Il affiche ensuite l'état de l'ensemble d'airbag de tableau de bord sans trappe côté passage ...

Verification Apres Collision
...

D'autres matériaux:

Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de moteur de lève-v ...

Système d'affichage de température ambiante
DESCRIPTION Le capteur de température ambiante (ensemble de thermistance) est monté à l'avant de l'ensemble de condenseur de refroidisseur afin de détecter la température ambiante, ce qui permet de commander le système de climatisation. Le capteur de température ambiante (ensemble de therm ...

Défaillance de la plausibilité du signal du capteur 5 de dispositif de retenue latéral gauche
DESCRIPTION N° de DTC Objet de la détection Condition de détection de DTC Zone incriminée ...

Catégories

Toyota bZ4X - Manuel du proprietaire (2021-2024)

Toyota bZ4X

Manuel du proprietaire (2021-2024)

Lire le manuel

Toyota bZ4X - Manuel de réparation (2021-2024)

Toyota bZ4X

Manuel de réparation (2021-2024)

Lire le manuel
