Depose
DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL

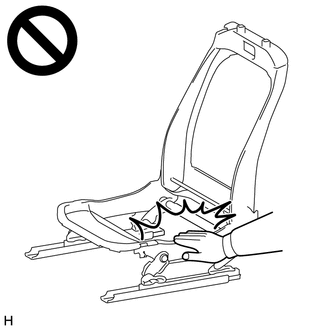

ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

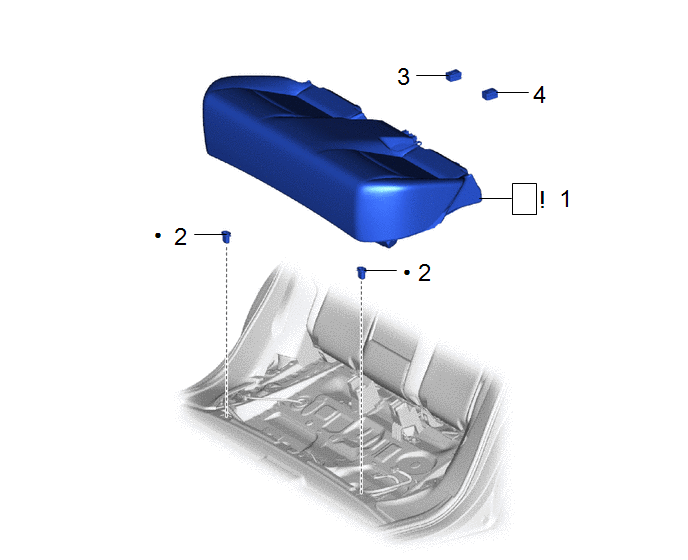

1 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
87501A | - |
- | - |
|
4 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
87501B | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
|
|
Cliquer ici |
2. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
.gif)

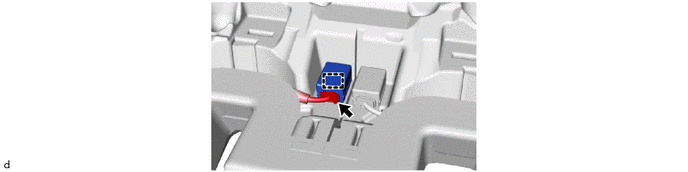

3. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT (pour côté droit)
4. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE (pour côté gauche)
(a) Procéder de la même manière que pour le côté droit.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
87501B | - |
- | - |
|
2 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
87501A | - |
- | - |
|
3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
4 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE (pour côté gauche)
2. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT (pour côté droit)
3. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
4. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
|
|
REMARQUE: S'assurer que l'ensemble d'assise de siège arrière est correctement posée. |
