DESCRIPTION

Ce DTC est enregistré lorsque les signaux de contact SSW1, SSW2 et SSW3 qui sont détectés lorsque le contacteur d'alimentation est actionné, ne concordent pas.

N° de DTC	Objet de la détection	Condition de détection de DTC	Zone incriminée	Remarque
B227862	Comparaison des défaillances du signal de contacteur moteur/allumage	Lorsque le contacteur d'alimentation est actionné, les signaux de contact SSW1, SSW2 et SSW3 ne concordent pas.	Contacteur d'alimentation ECU de certification (ensemble d'ECU de clé intelligente) Faisceau de câbles ou connecteur	Opération de confirmation d'émission de DTC: Mettre le contacteur d'allumage en position ON.

Etat du véhicule et fonction de sécurité en cas de dysfonctionnement détecté

Condition du véhicule lors de la détection d'un dysfonctionnement	Fonction de sécurité en cas de détection d'un dysfonctionnement
En cas de dysfonctionnement d'une seule des bornes SS1, SS2 ou SS3, le système peut toujours fonctionner normalement.	Lorsqu'une seule des bornes fonctionne mal, ce terminal est désactivé et le système fonctionne normalement.

Eléments de Data List et de l'Active Test associés

N° de DTC	Data List et Active Test
B227862	Commande de source d'alimentation électrique Contacteur de démarrage par bouton-poussoir 1 Contacteur de démarrage par bouton-poussoir 2 Contacteur de démarrage par bouton-poussoir 3

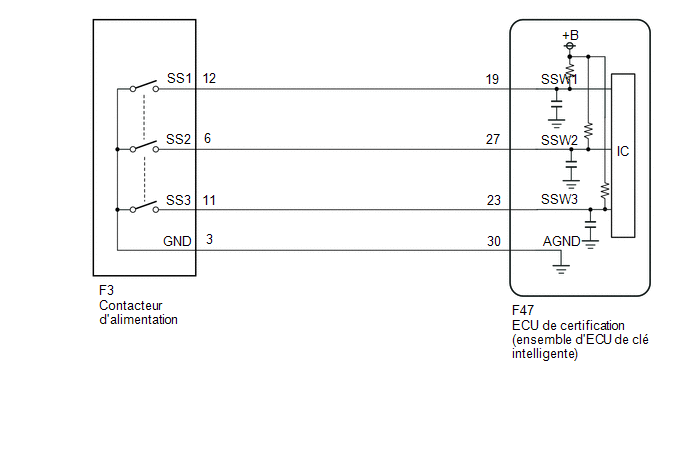

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie, puis sélectionner le modèle de véhicule manuellement.
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Le système de clé intelligente (pour fonction de démarrage) utilise le système de communication LIN et le système de communication CAN. Vérifier la fonction de communication en suivant la procédure de dépannage. Dépanner le système de clés intelligentes (pour la fonction de démarrage) après avoir confirmé que les systèmes de communication fonctionnent correctement.
Cliquer ici
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter à la rubrique Enregistrement.
Cliquer ici
Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".

PROCÉDURE

1.	RELEVER LA VALEUR À L'AIDE DU GTS (CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 1, CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 2, CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 3)

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Power Source Control > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Push Start Switch 1	Statut du contacteur d'alimentation 1	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.
Push Start Switch 2	Statut du contacteur d'alimentation 2	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.
Push Start Switch 3	Statut du contacteur d'alimentation 3	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Push Start Switch 1

Statut du contacteur d'alimentation 1

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Push Start Switch 2

Statut du contacteur d'alimentation 2

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Push Start Switch 3

Statut du contacteur d'alimentation 3

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Body Electrical > Power Source Control > Data List

Affichage du tester
Push Start Switch 1
Push Start Switch 2
Push Start Switch 3

OK.:

L'affichage du GTS change correctement en fonction du fonctionnement du contacteur d'alimentation.

NON OK

PASSER AU POINT 3

OK.

2.	RELEVER LA VALEUR À L'AIDE DU GTS (CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 1, CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 2, CONTACTEUR DE DEMARRAGE PAR BOUTON POUSSOIR 3)

(a) En fonction de l'affichage du GTS, relever la Data List tout en secouant le faisceau de câbles.

Body Electrical > Power Source Control > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Push Start Switch 1	Statut du contacteur d'alimentation 1	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.
Push Start Switch 2	Statut du contacteur d'alimentation 2	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.
Push Start Switch 3	Statut du contacteur d'alimentation 3	OFF ou ON	OFF: Contacteur d'alimentation non enfoncé ON: Contacteur d'alimentation enfoncé	Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer. Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Push Start Switch 1

Statut du contacteur d'alimentation 1

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Push Start Switch 2

Statut du contacteur d'alimentation 2

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Push Start Switch 3

Statut du contacteur d'alimentation 3

OFF ou ON

OFF: Contacteur d'alimentation non enfoncé

ON: Contacteur d'alimentation enfoncé

Si le contacteur d'alimentation est enfoncé pendant un court moment, la valeur affichée sur l'écran peut ne pas changer.
Utiliser cet élément pour déterminer si le dysfonctionnement se situe au niveau du signal d'entrée du contacteur d'alimentation.

Body Electrical > Power Source Control > Data List

Affichage du tester
Push Start Switch 1
Push Start Switch 2
Push Start Switch 3

OK.:

L'affichage du GTS change correctement en fonction du fonctionnement du contacteur d'alimentation.

OK.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - CONTACTEUR D'ALIMENTATION)

(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur F3 du contacteur d'alimentation.

Résistance standard:

Cliquer sur Location & Routing(F47,F3) Cliquer sur Location & Routing(F47,F3) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F3) Cliquer sur Connector(F3)

Branchement du tester	Condition	Condition spécifiée
F47-19 (SSW1) - F3-12 (SS1)	Toujours	En dessous de 1 Ω
F47-27 (SSW2) - F3-6 (SS2)	Toujours	En dessous de 1 Ω
F47-23 (SSW3) - F3-11 (SS3)	Toujours	En dessous de 1 Ω
F47-30 (AGND) - F3-3 (GND)	Toujours	En dessous de 1 Ω
F47-19 (SSW1) ou F3-12 (SS1) - Autres bornes et masse de carrosserie	Toujours	10 kΩ ou plus
F47-27 (SSW2) ou F3-6 (SS2) - Autres bornes et masse de carrosserie	Toujours	10 kΩ ou plus
F47-23 (SSW3) ou F3-11 (SS3) - Autres bornes et masse de carrosserie	Toujours	10 kΩ ou plus
F47-30 (AGND) ou F3-3 (GND) - Autres bornes et masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU OU LE CONNECTEUR

OK.

4.	VERIFIER LE CONTACTEUR D'ALIMENTATION

Cliquer ici

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

REMPLACER LE CONTACTEUR D'ALIMENTATION
