Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

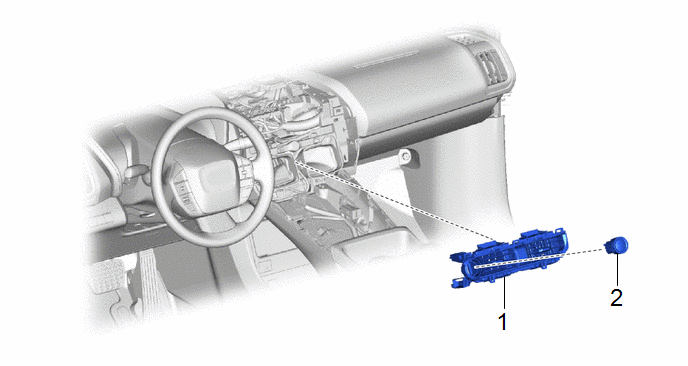

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE CENTRAL DE REGISTRE DE TABLEAU DE BORD |
55670A | - |
- | - |
|
2 | CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR |
89611 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
Cliquer ici
.gif)

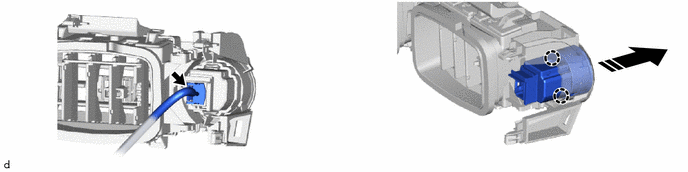

2. DEPOSER LE CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR D'ALIMENTATION

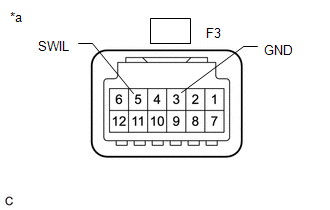

(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F3) Cliquer sur Location & Routing(F3) Cliquer sur Connector(F3) Cliquer sur Connector(F3)
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'alimentation. |
|

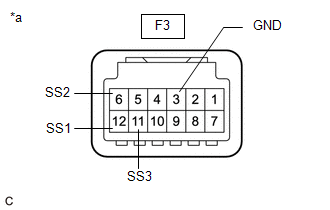

(b) Vérifier l'éclairage de la LED.
| (1) Appliquer la tension de batterie entre les bornes du contacteur d'alimentation et vérifier l'état d'éclairage du témoin de contacteur d'alimentation. OK.: Cliquer sur Location & Routing(F3) Cliquer sur Location & Routing(F3) Cliquer sur Connector(F3) Cliquer sur Connector(F3)
CONSEIL:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'alimentation. |
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR |
89611 | - |
- | - |
|
2 | ENSEMBLE CENTRAL DE REGISTRE DE TABLEAU DE BORD |
55670A | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR
2. REPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD
Cliquer ici .gif)
