Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

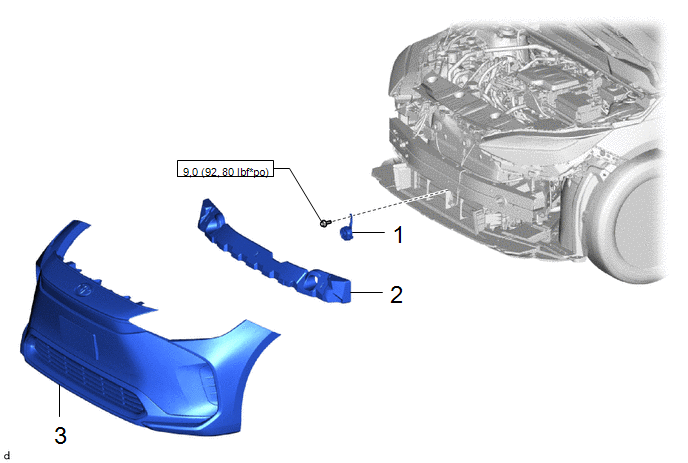

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
2 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
52614 | - |
- | - |
|
3 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
.gif)
2. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE N° 2
(a) Vérifier la résistance.

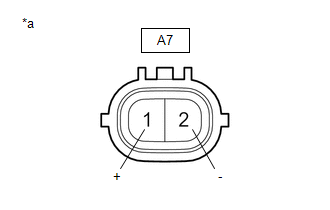

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A7) Cliquer sur Location & Routing(A7) Cliquer sur Connector(A7) Cliquer sur Connector(A7)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur d'approche du véhicule n° 2.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
|
2 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
52614 | - |
- | - |
|
3 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi) | - |
- |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
2. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
3. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
.gif)
