Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

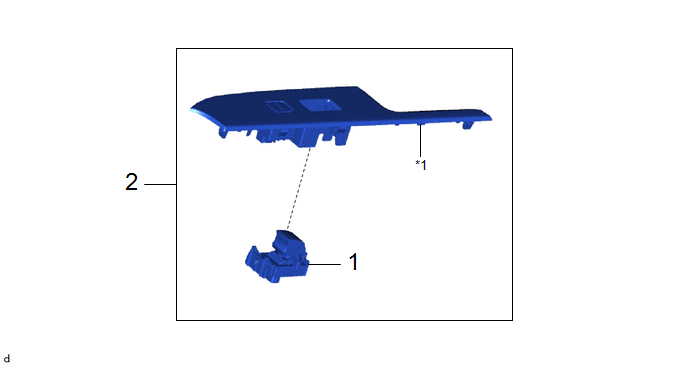

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE SUPERIEUR D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
84810 |
|
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

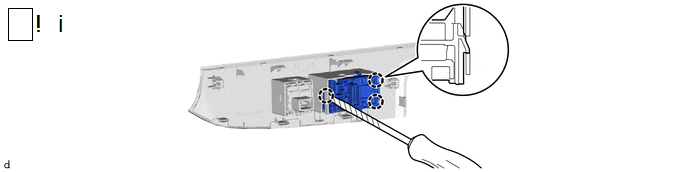

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les griffes pour déposer l'ensemble de contacteur de lève-vitre électrique.
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

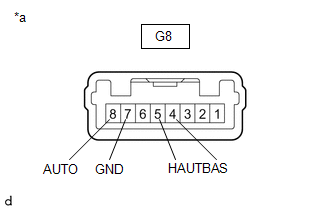

(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(G8) Cliquer sur Location & Routing(G8) Cliquer sur Connector(G8) Cliquer sur Connector(G8)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur de lève-vitre électrique.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

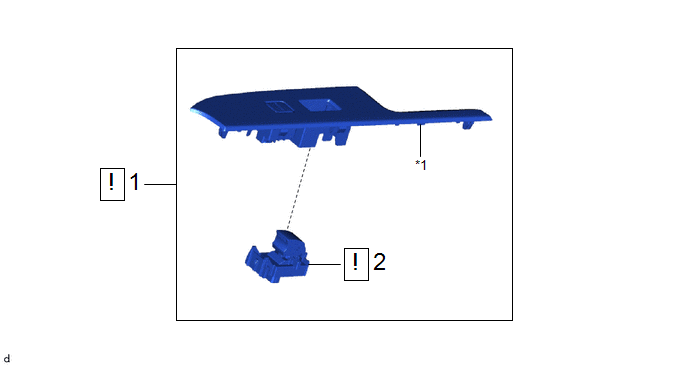

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
84810 | - |
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE SUPERIEUR D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT
Pose
