VERIFICATION DU FONCTIONNEMENT
VERIFICATION DU FONCTIONNEMENT DU SYSTEME DE CHARGE A DISTANCE
|

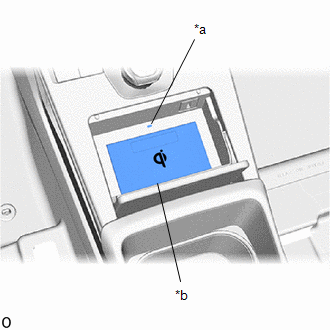

*a | Témoin lumineux (vert/orange) |
|
*b | Zone de charge |
(a) Mettre le contacteur d'allumage en position ON (ACC) ou ON (IG).
CONSEIL:
Si le contacteur d'allumage est mis en position OFF lorsque le système de charge sans fil est en position ON, le système de charge sans fil basculera automatiquement en position ON la prochaine fois que le contacteur d'allumage sera mis en position ON (ACC) ou ON (IG).
(b) Mettre le système de charge à distance en position ON et vérifier que le témoin lumineux (vert) s'allume.
(c) Placer un appareil rechargeable sur la zone de charge et s'assurer que le témoin lumineux (orange) s'allume pour indiquer qu'une charge est en cours.
CONSEIL:
Se reporter aux "Mesures de précaution" pour plus de détails sur les appareils rechargeables compatibles avec le Qi.
Cliquer ici .gif)
(d) Vérifier que le témoin lumineux (vert) s'allume lorsque la charge est terminée.
CONSEIL:
Certains dispositifs mobiles, boîtiers ou accessoires peuvent ne pas déclencher l'éclairage du témoin lumineux (vert) lorsque leur chargement est terminé, bien qu'ils soient compatibles Qi. Vérifier l'appareil mobile pour confirmer l'état de charge.
(e) Mettre le contacteur d'allumage en position OFF et s'assurer que le témoin s'éteint.
