DESCRIPTION
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Avertissement indiqué |
Mode de test / Mode de vérification |
|---|---|---|---|---|---|
|
B181A12 |
Court-circuit à la batterie du déclencheur de registre variable d'airbag de siège passager |
L'une des conditions suivantes est remplie:
|
|
S'allume |
S'applique au mode de vérification |

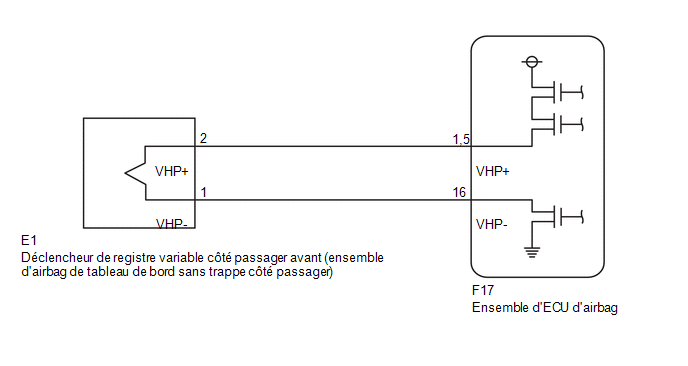

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION/REMARQUE/CONSEIL
REMARQUE:
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
Cliquer ici
CONSEIL:
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. |
VERIFIER LES DTC ACTUELS |
(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.
(b) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B181A12 de courant est émis |
A |
|
Le DTC B181A12 de courant n'est pas émis |
B |
| B | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION Cliquer ici CONSEIL:
|
|
|
2. |
VERIFIER LE BRANCHEMENT DES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

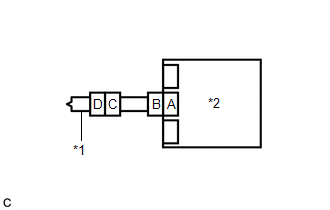

(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble d'airbag de tableau de bord côté passager sans trappe et sur l'ensemble d'ECU d'airbag.
OK.:
Les connecteurs sont correctement branchés.
| NON OK | |
BRANCHER LES CONNECTEURS CORRECTEMENT |
|
|
3. |
VERIFIER LES CONNECTEURS |

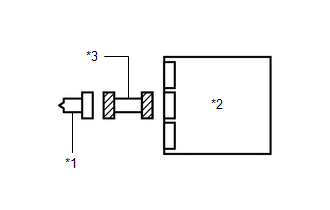

(a) Débrancher les connecteurs de l'ensemble d'airbag de tableau de bord côté passager sans trappe et de l'ensemble d'ECU d'airbag.
|
(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées. OK.: Les bornes des connecteurs ne sont ni déformées ni endommagées. |
|
(c) S'assurer que les ressorts de court-circuit pour le mécanisme de prévention d'activation du faisceau de câbles du connecteur ne sont ni déformés ni endommagés.
OK.:
Les ressorts de court-circuit ne sont ni déformés ni endommagés.
(d) S'assurer que le connecteur de câble de tableau de bord (sur l'ensemble d'airbag de tableau de bord sans trappe côté passager) n'est pas desserré, déformé ou endommagé.
OK.:
Le bouton de verrouillage de connecteur d'airbag n'est pas libéré et la griffe de la serrure n'est ni déformée ni endommagée.
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
4. |
EFFACER LES DTC |
|
(a) Brancher le connecteur sur l'ensemble d'ECU d'airbag. |
|

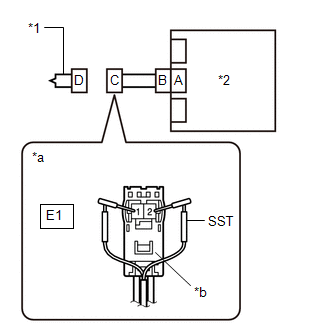

(b) Brancher le côté blanc du câble du SST (résistance 2,1 Ω) sur le connecteur C (connecteur vert).
ATTENTION:
Ne jamais brancher de tester sur l'ensemble d'airbag de tableau de bord sans trappe côté passager pour procéder à une mesure, car le déploiement accidentel de l'airbag pourrait occasionner de graves blessures
REMARQUE:
SST: 09843-18061
(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(e) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical SRS Airbag Clear DTCs
(f) Mettre le contacteur d’allumage en position OFF.
|
|
5. |
VERIFIER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER SANS TRAPPE |
(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.
(b) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
B181A12 n'est pas émis |
A |
|
B181A12 est émis |
B |
CONSEIL:
Des codes autres que le DTC B181A12 peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
(c) Mettre le contacteur d'allumage en position OFF.
(d) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
(e) Débrancher le SST du connecteur C.
| A | |
REMPLACER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER SANS PORTE |
|
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR |
|
(a) Débrancher le connecteur de l'ensemble d'ECU d'airbag. |
|
(b) Rechercher un éventuel court-circuit en B+ dans le circuit.
(1) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(2) Mettre le contacteur d'allumage en position ON.

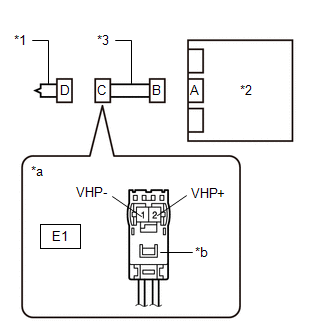

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(E1) Cliquer sur Location & Routing(E1) Cliquer sur Connector(E1) Cliquer sur Connector(E1)
|
Branchement du tester |
Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
E1-2 (VHP+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
|
E1-1 (VHP-) - Masse de carrosserie |
Contacteur d'allumage en position ON |
En dessous de 1 V |
(4) Mettre le contacteur d’allumage en position OFF.
(5) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
7. |
EFFACER LES DTC |
|
(a) Brancher les connecteurs sur l'ensemble d'airbag de tableau de bord côté passager sans porte et sur l'ensemble d'ECU d'airbag. |
|
(b) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(d) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical SRS Airbag Clear DTCs
(e) Mettre le contacteur d’allumage en position OFF.
|
|
8. |
VERIFIER LES DTC |
(a) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(b) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
B181A12 n'est pas émis |
A |
|
B181A12 est émis |
B |
CONSEIL:
Des codes autres que le DTC B181A12 peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
| A | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION Cliquer ici CONSEIL:
|
| B | |
REMPLACER L'ENSEMBLE D'ECU D'AIRBAG |
