DESCRIPTION

Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'antenne XM branchée sur l'ensemble de récepteur de radio et d'affichage.

N° de DTC	Objet de la détection	Condition de détection de DTC	Zone incriminée
B15FE11	Court-circuit à la masse dans le circuit d'antenne de tuner XM	L'antenne XM n'est pas branchée. (logique de détection à 2 cycle(s))	Ensemble d'antenne de toit Sous-ensemble de câble d'antenne n° 3 sous-ensemble de câble d'antenne n° 4 Sous-ensemble de câble d'antenne Ensemble d'autoradio et de système d'affichage
B15FE13	Coupure dans le circuit d'antenne de tuner XM	Un court-circuit se produit au niveau de l'antenne XM. (logique de détection à 2 cycle(s))	Ensemble d'antenne de toit Sous-ensemble de câble d'antenne n° 3 sous-ensemble de câble d'antenne n° 4 Sous-ensemble de câble d'antenne Ensemble de système d'autoradio et d'affichage

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B15FE11

Court-circuit à la masse dans le circuit d'antenne de tuner XM

L'antenne XM n'est pas branchée.

(logique de détection à 2 cycle(s))

Ensemble d'antenne de toit
Sous-ensemble de câble d'antenne n° 3
sous-ensemble de câble d'antenne n° 4
Sous-ensemble de câble d'antenne
Ensemble d'autoradio et de système d'affichage

B15FE13

Coupure dans le circuit d'antenne de tuner XM

Un court-circuit se produit au niveau de l'antenne XM.

(logique de détection à 2 cycle(s))

Ensemble d'antenne de toit
Sous-ensemble de câble d'antenne n° 3
sous-ensemble de câble d'antenne n° 4
Sous-ensemble de câble d'antenne
Ensemble de système d'autoradio et d'affichage

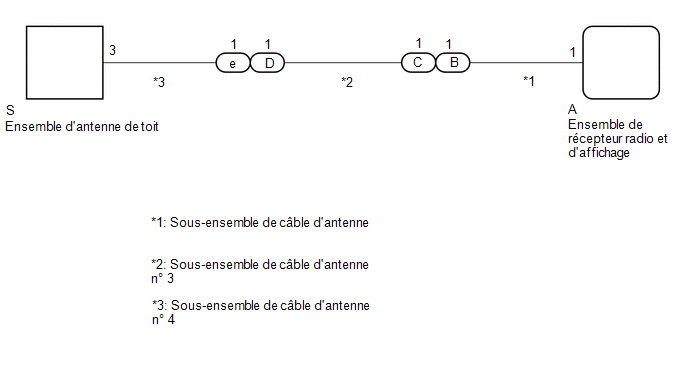

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

PROCÉDURE

1.	VERIFIER LE BRANCHEMENT DU CABLE D'ANTENNE

(a) Vérifier que le câble de l'antenne de toit est bien connecté à l'ensemble radio et récepteur d'écran.

OK.:

Le câble d'ensemble de l'antenne de toit est solidement connecté.

NON OK

BRANCHER CORRECTEMENT L'ENSEMBLE D'ANTENNE DE TOIT

OK.

2.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

(a) Débrancher le connecteur d'antenne de l'ensemble d'antenne de toit.

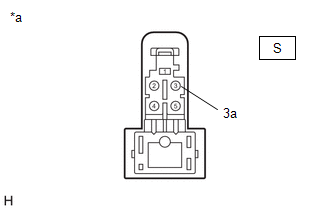

*a	Vue avant du connecteur côté faisceau de câbles (vers l'ensemble d'antenne de toit)

(b) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 3.

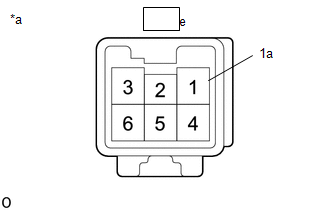

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 3)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
S-3 - E-1	Toujours	En dessous de 1 Ω
S-3a - E-1a	Toujours	En dessous de 1 Ω
S-3 - E-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
S-3a ou E-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

OK.

3.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 4.

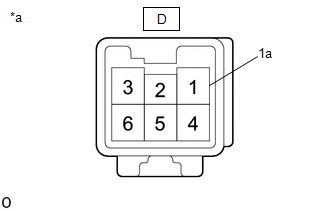

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 4)

(b) Débrancher le connecteur de l'antenne du sous-ensemble de câble d'antenne.

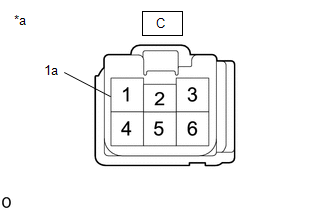

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
D-1 - C-1	Toujours	En dessous de 1 Ω
D-1a - C-1a	Toujours	En dessous de 1 Ω
D-1 - C-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
D-1a ou C-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

OK.

4.	VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Débrancher le connecteur d'antenne du sous-ensemble de câble d'antenne n° 3.

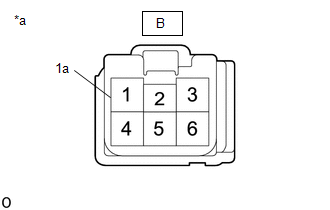

*a	Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de câble d'antenne n° 3)

(b) Débrancher le connecteur d'antenne de l'ensemble de récepteur radio et d'affichage.

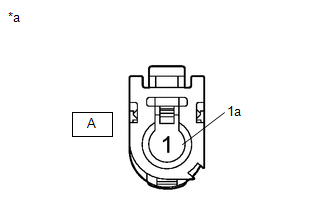

*a	Vue avant du connecteur de faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage)

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
B-1 - A-1	Toujours	En dessous de 1 Ω
B-1a - A-1a	Toujours	En dessous de 1 Ω
B-1 - A-1 - Masse de carrosserie	Toujours	10 kΩ ou plus
B-1a ou A-1a - Masse de carrosserie	Toujours	10 kΩ minimum

NON OK

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

OK.

5.	REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état.

Cliquer ici

6.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical / Navigation System / Clear DTCs.

7.	VERIFIER LES DTC

(a) Vérifier les DTC.

Body Electrical>Navigation System>Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Les DTC sont émis	B

FIN (L'ENSEMBLE D'ANTENNE DE TOIT EST DEFECTUEUX)

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
