DESCRIPTION
Le capteur de température ambiante (ensemble de thermistance) est monté à l'avant de l'ensemble de radiateur afin de détecter la température ambiante utilisée pour commander le système de climatisation. Ce capteur est branché sur l'ensemble de combiné d'instruments et détecte les fluctuations de température ambiante. Ces données servent à contrôler la température de l'habitacle. La résistance du capteur de température ambiante (ensemble de thermistance) varie en fonction de la température ambiante. La résistance augmente à mesure que la température diminue. La résistance diminue à mesure que la température augmente.
L'ensemble d'amplificateur de climatisation applique une tension (3,3 V) au capteur de température ambiante (ensemble de thermistance) et relève les variations de tension dues aux variations de résistance du capteur de température ambiante (ensemble de thermistance).
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Mémoire |
|---|---|---|---|---|
|
P007011 |
Court-circuit à la masse dans le circuit du capteur de température ambiante |
Condition de diagnostic:
|
|
Mémorisé |

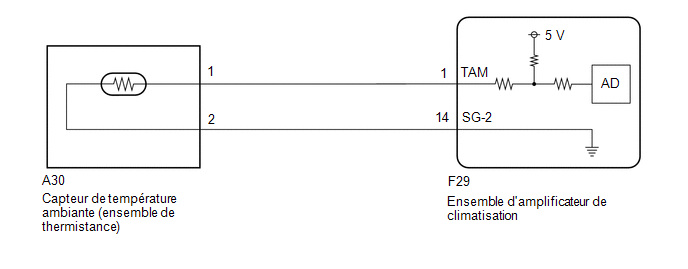

SCHEMA DE CABLAGE
PROCÉDURE
|
1. |
RELEVER LA VALEUR A L'AIDE DU GTS (AMBIENT TEMPERATURE SENSOR) |
(a) Vérifier la Data List en suivant les indications à l'affichage du GTS.
Body Electrical / Air Conditioner / Data List.
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Ambient Temperature Sensor |
Capteur de température ambiante (ensemble de thermistance) |
-327,68 à 327,67° C |
Température ambiante réelle affichée |
Dysfonctionnement de circuit de capteur de température ambiante (ensemble de thermistance) |
Body Electrical / Air Conditioner / Data List.
|
Affichage du tester |
|---|
|
Ambient Temperature Sensor |
OK.:
La valeur affichée correspond aux spécifications de la colonne des conditions normales.
| OK. | .gif) |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
|
2. |
VERIFIER LE CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) |
Cliquer ici .gif)
| NON OK | |
REMPLACER LE CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) |
|
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE TEMPERATURE AMBIANTE (ENSEMBLE DE THERMISTANCE) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur A30 du capteur de température ambiante (ensemble de thermistance).
(b) Débrancher le connecteur F29 de l'ensemble d'amplificateur de climatisation.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A30,F29) Cliquer sur Location & Routing(A30,F29) Cliquer sur Connector(A30) Cliquer sur Connector(A30) Cliquer sur Connector(F29) Cliquer sur Connector(F29)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A30-1 ou F29-1 (TAM) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
A30-2 ou F29-14 (SG-2) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
| OK. | |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
