DESCRIPTION

Le sous-ensemble d'ECU de phare suralimente en interne la tension d'alimentation électrique pour assurer un courant constant aux feux de croisement LED de leur phare respectif.

Contrôler la tension d'alimentation électrique LED permet de détecter des dysfonctionnements et un courant anormal.

N° de DTC	Objet de la détection	Condition de détection de DTC	Zone incriminée
B243900	Circuit de phare gauche	Condition de détection: Toutes les conditions suivantes sont remplies: Contacteur d'allumage en position ON Feux de croisement allumés Etat de dysfonctionnement: Dysfonctionnement de l'ensemble de bloc de phare gauche Coupure>court-circuit dans le circuit de feux de croisement>de route Durée du dysfonctionnement: 10 secondes ou plus	Ensemble de bloc de phare gauche Sous-ensemble d'ECU de phare gauche
B243A00	Circuit de phare droit	Condition de détection: Toutes les conditions suivantes sont remplies: Contacteur d'allumage en position ON Feux de croisement allumés Etat de dysfonctionnement: Dysfonctionnement de l'ensemble de bloc de phare droit Coupure>court-circuit dans le circuit de feux de croisement>de route Durée du dysfonctionnement: 10 secondes ou plus	Ensemble de bloc de phare droit Sous-ensemble d'ECU de phare droit

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B243900

Circuit de phare gauche

Condition de détection:

Toutes les conditions suivantes sont remplies:
- Contacteur d'allumage en position ON
- Feux de croisement allumés

Etat de dysfonctionnement:

Dysfonctionnement de l'ensemble de bloc de phare gauche
Coupure>court-circuit dans le circuit de feux de croisement>de route

Durée du dysfonctionnement:

10 secondes ou plus

Ensemble de bloc de phare gauche
Sous-ensemble d'ECU de phare gauche

B243A00

Circuit de phare droit

Condition de détection:

Toutes les conditions suivantes sont remplies:
- Contacteur d'allumage en position ON
- Feux de croisement allumés

Etat de dysfonctionnement:

Dysfonctionnement de l'ensemble de bloc de phare droit
Coupure>court-circuit dans le circuit de feux de croisement>de route

Durée du dysfonctionnement:

10 secondes ou plus

Ensemble de bloc de phare droit
Sous-ensemble d'ECU de phare droit

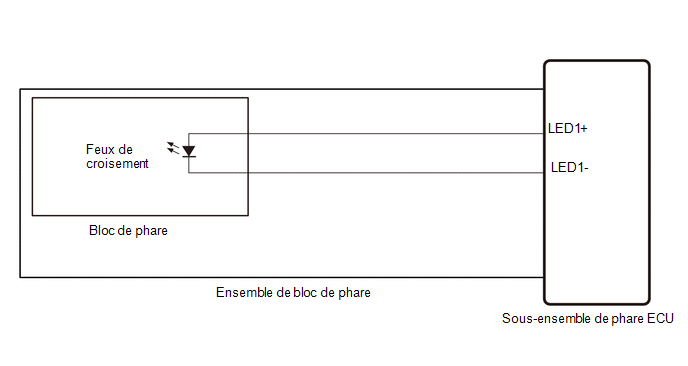

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si le sous-ensemble d'ECU de phare gauche a été remplacé, il est nécessaire de synchroniser les informations relatives au véhicule et de réinitialiser le sous-ensemble d'ECU de phare gauche.
Cliquer ici
Lors du remplacement du sous-ensemble d'ECU de phare gauche, toujours le remplacer par un élément neuf. Si un sous-ensemble d'ECU de phare gauche qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et un DTC peut être enregistré.
Afin d'exclure un dysfonctionnement du système de communication CXPI, effectuer les vérifications de fonctionnement de la communication indiquées dans "Comment utiliser la recherche de pannes" avant de procéder à la recherche de pannes pour ce symptôme.
Cliquer ici

PROCÉDURE

1.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Headlight Control > Clear DTCs

2.	VERIFIER SI UN DTC EST EMIS

(a) Mettre le contacteur d'allumage en position ON.

(b) Actionner le contacteur de commande d'éclairage pour allumer les feux de croisement et attendre 10 secondes minimum.

Body Electrical > Headlight Control > Trouble Codes

Résultat:

Résultat	Passer au point
B243900 n'est pas émis	A
B243900 est émis	B

PASSER AU POINT 8

3.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Headlight Control > Clear DTCs

4.	VERIFIER SI UN DTC EST EMIS

(a) Mettre le contacteur d'allumage en position ON.

(b) Actionner le contacteur de commande d'éclairage pour allumer les feux de croisement et attendre 10 secondes minimum.

Body Electrical > Headlight Control (secondaire) > Trouble Codes.

Résultat:

Résultat	Passer au point
B243A00 n'est pas émis	A
B243A00 est émis	B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

5.	VERIFIER L'ENSEMBLE DE BLOC DE PHARE DROIT

(a) Intervertir l'ensemble de bloc de phare droit et gauche et brancher les connecteurs.

Cliquer ici

6.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Headlight Control > Clear DTCs

7.	VERIFIER SI UN DTC EST EMIS

(a) Mettre le contacteur d'allumage en position ON.

(b) Actionner le contacteur de commande d'éclairage pour allumer les feux de croisement et attendre 10 secondes minimum.

Body Electrical > Headlight Control (secondaire) > Trouble Codes.

Résultat:

Résultat	Passer au point
B243A00 est émis	A
B243900 est émis	B

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE DROIT

REMPLACER L'ENSEMBLE DE BLOC DE PHARE DROIT

8.	VERIFIER L'ENSEMBLE DE BLOC DE PHARE GAUCHE

(a) Intervertir l'ensemble de bloc de phare gauche avec le droit et brancher les connecteurs.

Cliquer ici

9.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Headlight Control > Clear DTCs

10.	VERIFIER SI UN DTC EST EMIS

(a) Mettre le contacteur d'allumage en position ON.

(b) Actionner le contacteur de commande d'éclairage pour allumer les feux de croisement et attendre 10 secondes minimum.

Body Electrical > Headlight Control > Trouble Codes

Résultat:

Résultat	Passer au point
B243900 est émis	A
B243900 n'est pas émis	B

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE

REMPLACER L'ENSEMBLE DE BLOC DE PHARE GAUCHE
