DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

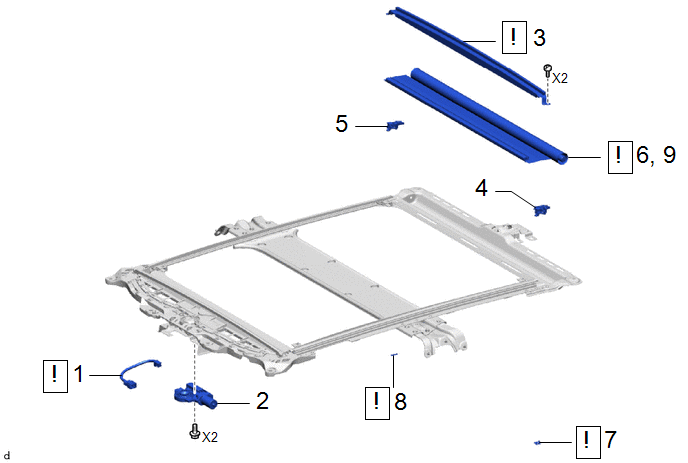

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CABLE DE TOIT N° 2 |
82172 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT |
63260A | - |
- | - |
|
3 | CADRE CENTRAL D'ENCADREMENT DE TOIT OUVRANT |
- |
|
- | - |
|
4 | GUIDE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE |
- | - |
- | - |
|
5 | GUIDE DE PARE-SOLEIL DE TOIT OUVRANT DROIT |
- | - |
- | - |
|
6 | DEBRANCHER LE SOUS-ENSEMBLE DE PARE-SOLEIL |
63306 |
|
- | - |
|
7 | PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE |
- |
|
- | - |
|
8 | PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT DROITE |
- |
|
- | - |
|
9 | DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE DE PARE-SOLEIL |
63306 |
|
- | - |
PROCÉDURE

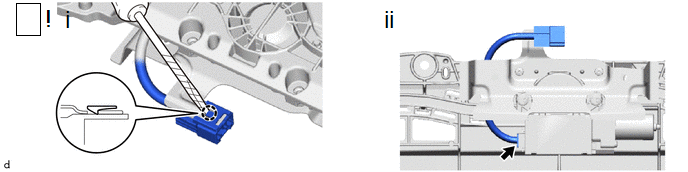

1. DEPOSER LE CABLE DE TOIT N° 2
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour débrancher le câble de toit n° 2.
(2) Débrancher le connecteur pour déposer le câble de toit n° 2.

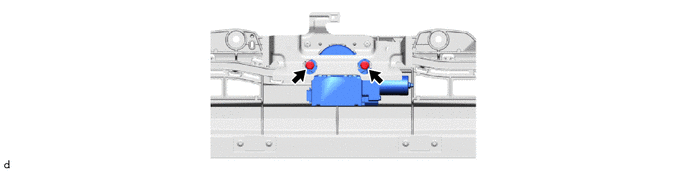

2. DEPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

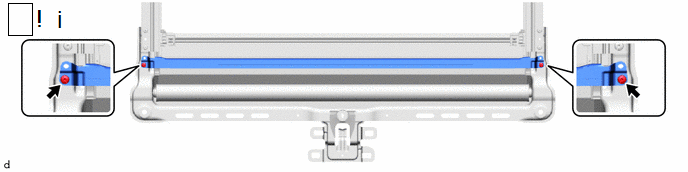

3. DEPOSER L'ENCADREMENT CENTRAL DE TOIT OUVRANT
(1) A l'aide d'une clé à douille "TORX" T25, déposer les 2 vis et l'encadrement central de toit ouvrant.

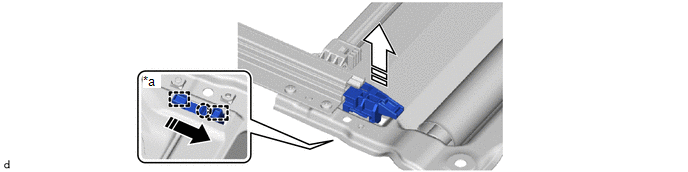

4. DEPOSER LE GUIDE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE
|
*a | Côté arrière |
- | - |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
5. DEPOSER LE GUIDE DE PARE-SOLEIL DE TOIT OUVRANT DROIT
(a) Procéder de la même manière que pour le côté gauche.

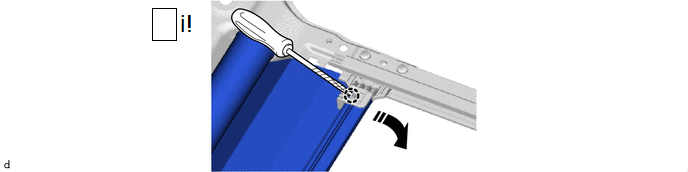

6. DEBRANCHER LE SOUS-ENSEMBLE DE PARE-SOLEIL
|
|
Déposer dans ce sens | - |
- |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour débrancher le sous-ensemble de store, comme indiqué sur le schéma.
(b) Procéder de la même manière pour le côté opposé.

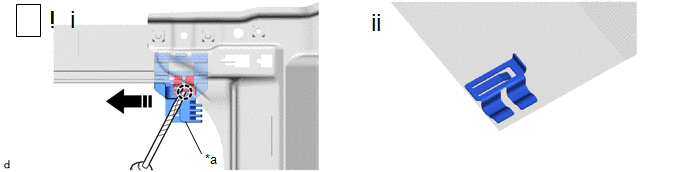

7. DEPOSER LA PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE
|
*a | Sous-ensemble de mâchoire de toit ouvrant n° 2 |
- | - |
|
|
Déposer dans ce sens |
- | - |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour détacher le sous-ensemble de mâchoire de toit ouvrant n° 2 de la plaque de pare-soleil de toit ouvrant gauche, comme indiqué sur le schéma.
(2) Déposer la plaque de pare-soleil de toit ouvrant gauche du sous-ensemble de la garniture du pare-soleil.
8. DEPOSER LA PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT DROIT
(a) Procéder de la même manière que pour le côté gauche.

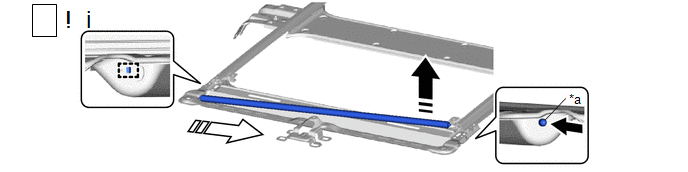

9. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE DE PARE-SOLEIL
|
*a | Capuchon d'enrouleur |
- | - |
.png) |
Appuyer |
|
Déposer dans cette Direction (1) |
|
|
Déposer dans ce sens (2) |
- | - |
(1) Enfoncer le capuchon d'enrouleur, libérer le guide pour déposer le sous-ensemble de store, comme indiqué sur le schéma.
