Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

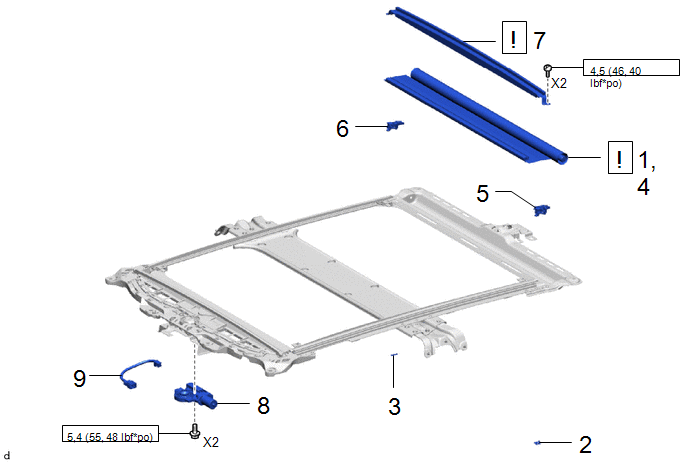

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

REPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL

63306

-

-

2

PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE

-

-

-

-

3

PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT DROITE

-

-

-

-

4

BRANCHER LE SOUS-ENSEMBLE DE STORE

63306

-

-

-

5

GUIDE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE

-

-

-

-

6

GUIDE DE PARE-SOLEIL DE TOIT OUVRANT DROIT

-

-

-

-

7

CADRE CENTRAL D'ENCADREMENT DE TOIT OUVRANT

-

-

-

8

SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

63260A

-

-

-

9

CABLE DE TOIT N° 2

82172

-

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

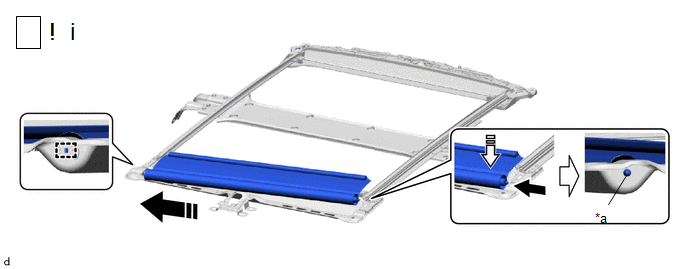

1. REPOSER LE SOUS-ENSEMBLE DE PARE-SOLEIL

*a

Capuchon d'enrouleur

-

-

Appuyer

Reposer dans ce sens (1)

Reposer dans ce sens (2)

-

-

(1) Engager le guide, appuyer sur le capuchon d'enrouleur pour reposer le sous-ensemble de store, comme indiqué sur le schéma.

2. REPOSER LA PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE

3. REPOSER LA PLAQUE DE PARE-SOLEIL DE TOIT OUVRANT DROIT

4. BRANCHER LE SOUS-ENSEMBLE DE STORE

5. REPOSER LE GUIDE DE PARE-SOLEIL DE TOIT OUVRANT GAUCHE

6. REPOSER LE GUIDE DE PARE-SOLEIL DE TOIT OUVRANT DROIT

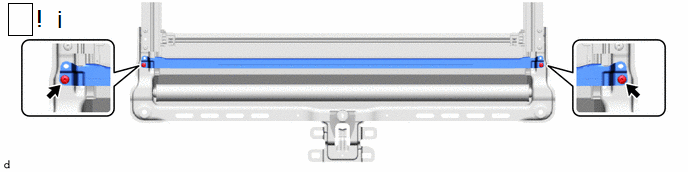

7. REPOSER LE CADRE CENTRAL D'ENCADREMENT DE TOIT OUVRANT

(1) A l'aide d'une clé à douille "TORX" T25, reposer le cadre central d'encadrement de toit ouvrant avec les 2 vis.

Torque:

4,5 N·m {46 kgf·cm, 40 in·lbf}

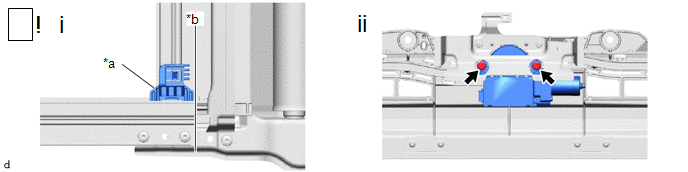

8. REPOSER LE SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT

*a

Sous-ensemble de mâchoire de toit ouvrant n° 2

*b

Position d'alignement

(1) Aligner le sous-ensemble de mâchoire de toit ouvrant n° 2 comme indiqué sur le schéma.

CONSEIL:

Procéder de la même manière pour le côté opposé.

(2) Reposer le sous-ensemble de mécanisme d'entraînement de toit ouvrant à l'aide des 2 boulons.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

9. REPOSER LE CABLE DE TOIT N° 2
