Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

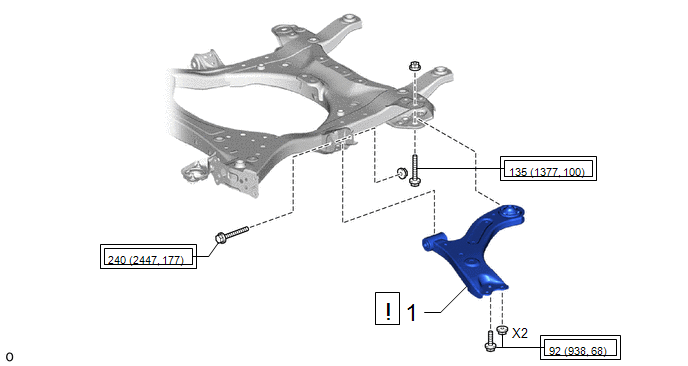

Procédure		N° de référence
1	SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1	48069		-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

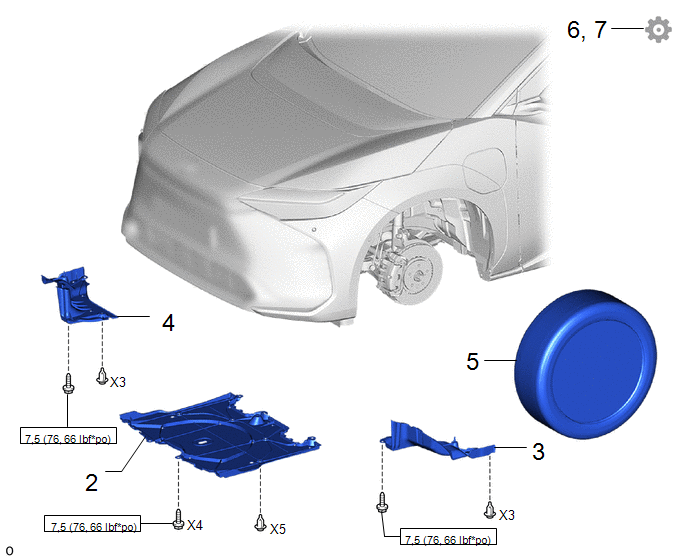

Procédure		N° de référence
2	SABOT DE PROTECTION DE MOTEUR N° 2	51442D	-	-	-
3	CACHE DE PLANCHER AVANT GAUCHE	58166A	-	-	-
4	CACHE DE PLANCHER AVANT DROIT	58165C	-	-	-
5	ROUE AVANT	-	-	-	-
6	VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT	-	-	-
7	EFFECTUER L'INITIALISATION	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

1. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

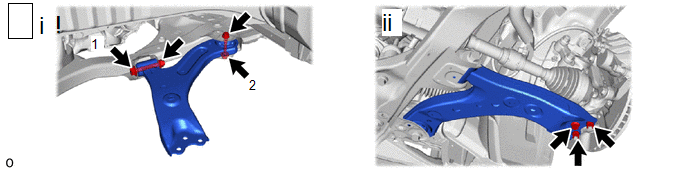

(1) Reposer le sous-ensemble de bras inférieur de suspension avant n° 1 sur l'ensemble de cadre avant à l'aide des 2 boulons et des 2 écrous.

Torque:

Boulon (1) :

240 N·m {2447 kgf·cm, 177 ft·lbf}

Boulon (2) :

135 N·m {1377 kgf·cm, 100 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

(2) Raccorder le sous-ensemble de bras inférieur de suspension avant n° 1 sur l'ensemble de joint à rotule inférieur avant avec le boulon et les 2 écrous.

Torque:

92 N·m {938 kgf·cm, 68 ft·lbf}

2. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

3. REPOSER LE CACHE DE PLANCHER AVANT GAUCHE

Cliquer ici

4. REPOSER LE CACHE DE PLANCHER AVANT DROIT

Cliquer ici

5. REPOSER LA ROUE AVANT

Cliquer ici

6. VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT

Cliquer ici

7. EFFECTUER L'INITIALISATION
