DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de bras inférieur de suspension n° 1 avant sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Réglage de la géométrie des roues avant |
Effectuer la procédure "Calibration" |
|
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

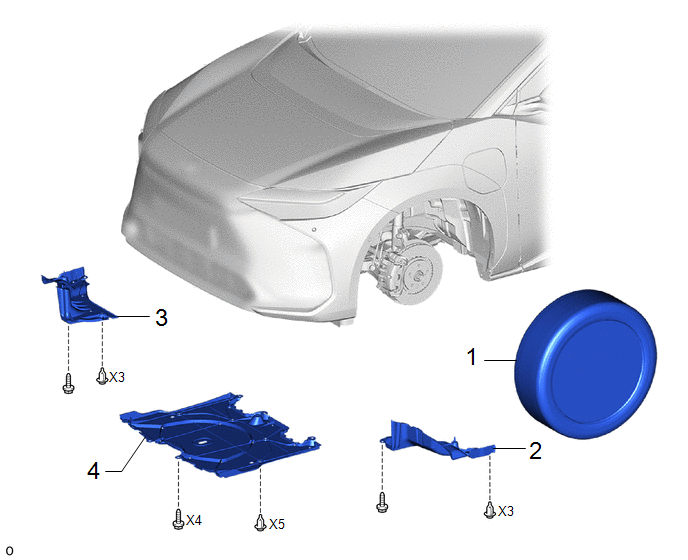

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE AVANT |
- | - |
- | - |
|
2 | CACHE DE PLANCHER AVANT GAUCHE |
58166A | - |
- | - |
|
3 | CACHE DE PLANCHER AVANT DROIT |
58165C | - |
- | - |
|
4 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
48069 |
|
- | - |
PROCÉDURE
1. DEPOSER LA ROUE AVANT
Cliquer ici
.gif)
2. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE
Cliquer ici
3. DEPOSER LE CACHE DE PLANCHER AVANT DROIT
Cliquer ici
4. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

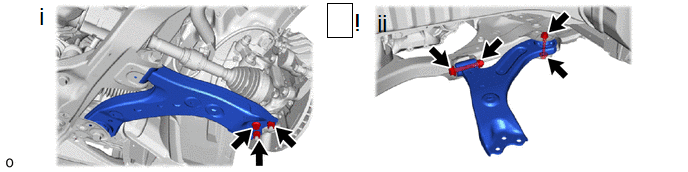

(1) Déposer le boulon et les 2 écrous, puis détacher le sous-ensemble de bras inférieur de suspension avant n° 1 de l'ensemble de joint à rotule inférieur avant.
(2) Déposer les 2 boulons, les 2 écrous et le sous-ensemble de bras inférieur de suspension avant n° 1 de l'ensemble de cadre avant.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
PoseBornes D'ecu
BORNES D'ECU CONSEIL: Vérifier depuis l'arrière du connecteur lorsqu'il est raccordé aux pièces constitutives.
