POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

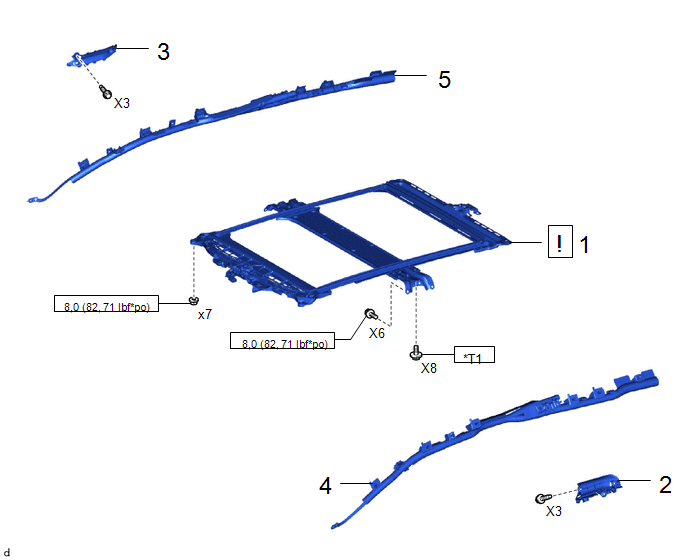

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BOITIER DE PARE-SOLEIL |
- |
|
- | - |
|
2 | ENTRETOISE AVANT GAUCHE DE LONGERON |
66423 | - |
- | - |
|
3 | ENTRETOISE AVANT DROITE DE LONGERON |
66413B | - |
- | - |
|
4 | ENSEMBLE D'AIRBAG RIDEAU GAUCHE |
62180A | - |
- | - |
|
5 | ENSEMBLE D'AIRBAG RIDEAU DROIT |
62170A | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
*T1 | Pour boulon<A> : 11 N*m (112 kgf*cm, 8 lbf*pi) Pour boulon<B> : 8,0 N*m (82 kgf*cm, 71 lbf*po) |
- | - |
PROCÉDURE
1. POSER L'ENSEMBLE DE BOITIER DE PARE-SOLEIL
|

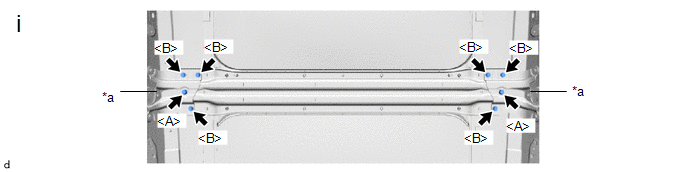

*a | Support de fixation central d'encadrement de toit ouvrant |
- | - |
(1) Desserrer les 2 boulons et<A> les 6 boulons situés sur le<B> support de fixation central d'encadrement de toit ouvrant.

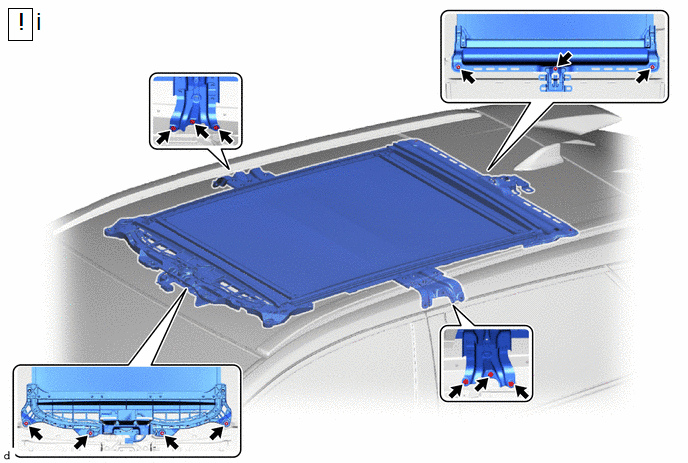

(1) Reposer provisoirement l'ensemble de boîtier de pare-soleil à l'aide des 7 écrous et des 6 boulons.

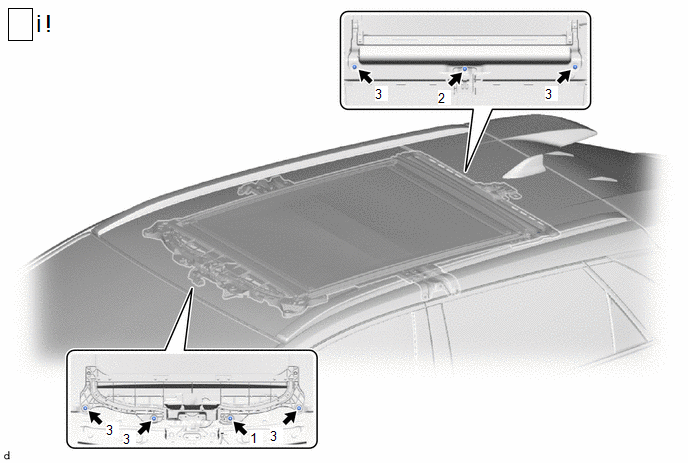

(1) Serrer les 7 écrous dans l'ordre indiqué sur le schéma.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}

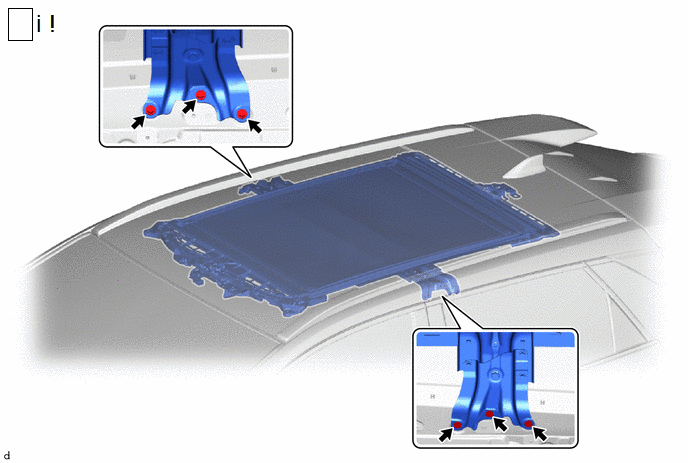

(1) Serrer les 6 boulons pour reposer l'ensemble de boîtier de pare-soleil.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
|

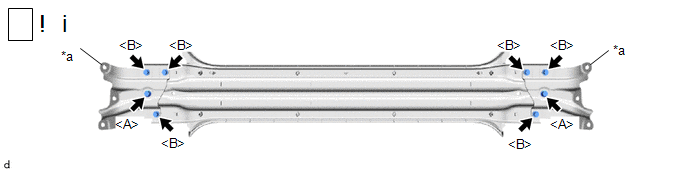

*a | Support de fixation central d'encadrement de toit ouvrant |
- | - |
(1) Serrer les 6 boulons et les 2<B> boulons neufs sur le<A> support de fixation central d'encadrement de toit ouvrant.
Torque:
Boulon <A> :
11 N·m {112 kgf·cm, 8 ft·lbf}
Boulon <B> :
8,0 N·m {82 kgf·cm, 71s in·lbf}
2. REPOSER L'ENTRETOISE AVANT GAUCHE DE LONGERON
3. REPOSER L'ENTRETOISE AVANT DROITE DE LONGERON
4. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU GAUCHE
Cliquer ici
5. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU DROIT
