Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

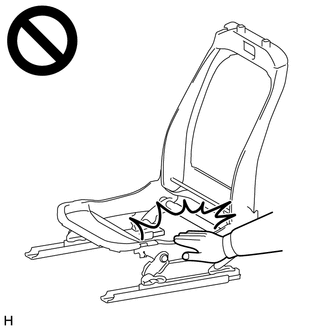

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

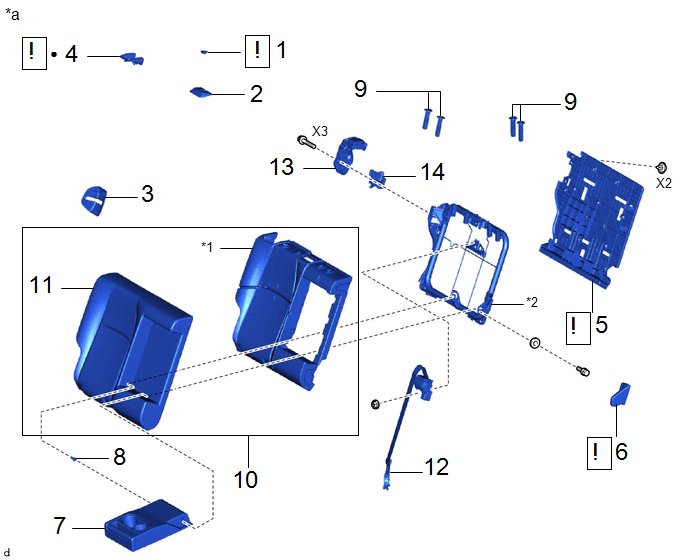

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure		N° de référence
1	BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE	71378A		-	-
2	CACHE DE CEINTURE DIAGONALE DU SIEGE ARRIERE	73373	-	-	-
3	GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT	72668E	-	-	-
4	GARNITURE DE VERROUILLAGE SUPERIEUR DE DOSSIER DE SIEGE ARRIERE	72667		-	-
5	SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT	71701C		-	-
6	CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL	72868B		-	-
7	ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE	72830	-	-	-
8	CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE	72839	-	-	-
9	SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE	71931A	-	-	-
10	HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
11	HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE	71077S	-	-	-
12	ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE	73350C	-	-	-
13	ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT	72630C	-	-	-
14	GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT N° 2	72668L	-	-	-

*a	Pour côté droit	-	-
*1	REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE	*2	SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT
●	Pièce non réutilisable	-	-

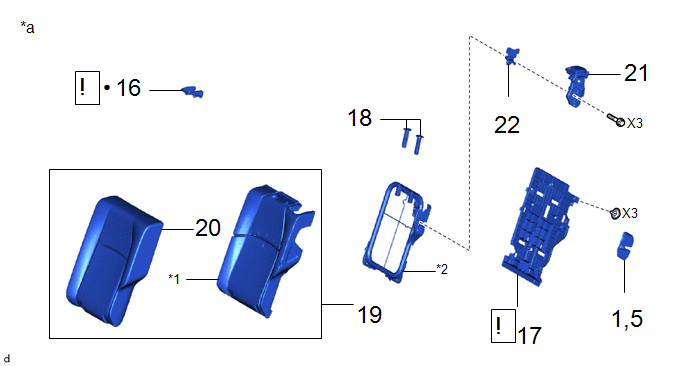

Procédure		N° de référence
1,5	GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE	72668F	-	-	-
16	GARNITURE DE VERROUILLAGE SUPERIEUR DE DOSSIER DE SIEGE ARRIERE	72667		-	-
17	SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE	71702C		-	-
18	SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE	71731A	-	-	-
19	HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
20	HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE	71078S	-	-	-
21	ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE	72640A	-	-	-
22	GARNITURE INFERIEURE DE DOSSIER DE SIEGE ARRIERE GAUCHE N° 2	72668M	-	-	-

*a	Pour côté gauche	-	-
*1	REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE	*2	SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT
●	Pièce non réutilisable	-	-

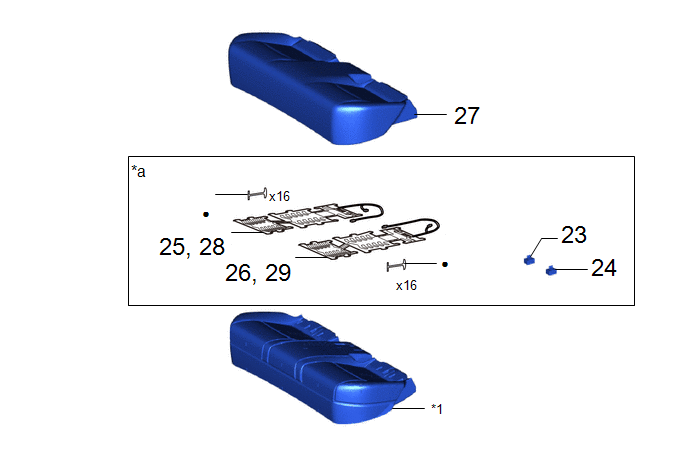

Procédure		N° de référence
23	SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE DROIT	87501A	-	-	-
24	SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE GAUCHE	87501B	-	-	-
25	DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1	87510Z	-	-	-
26	DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1	87510Y	-	-	-
27	HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE	71075B	-	-	-
28	DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1	87510Z	-	-	-
29	DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1	87510Y	-	-	-

*a	Avec système de chauffage de siège	-	-
*1	REMBOURRAGE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE	-	-
●	Pièce non réutilisable	-	-

PROCÉDURE

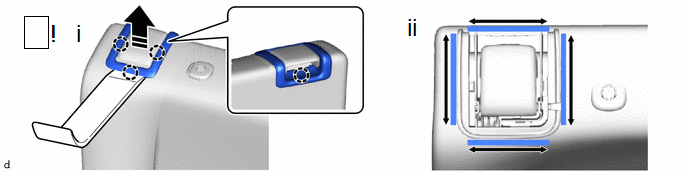

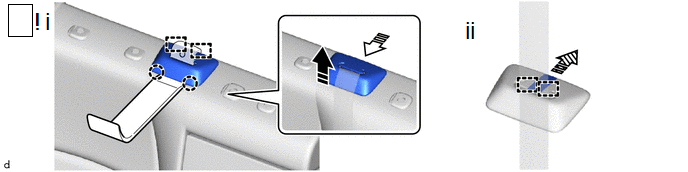

1. DEPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE (pour côté droit)

	Déposer dans cette Direction (1)		Déposer dans ce sens (2)
	Dépposer dans ce sens (3)	-	-

(1) A l'aide d'un outil de dépose de moulure D, libérer les griffes et les guides pour détacher le cache de courroie du côté du dossier de siège arrière avec le bouchon de cache d'ancrage de ceinture de sécurité comme indiqué sur le schéma.

(2) Libérer les guides pour déposer le bouchon de cache d'ancrage de ceinture de sécurité comme indiqué sur le schéma.

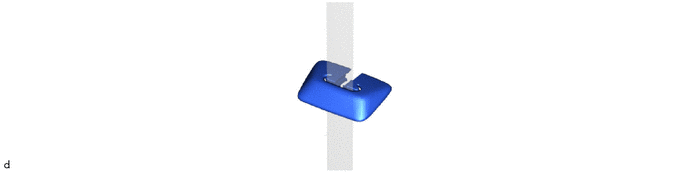

2. DEPOSER LE CACHE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE (pour côté droit)

3. DEPOSER LA GARNITURE INFERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

Déposer dans ce sens

-

-

4. DEPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

Déposer dans ce sens

-

-

(1) A l'aide d'un extracteur de moulure D, libérer les griffes pour déposer la garniture supérieure de verrouillage de dossier de siège arrière.

(2) Libérer les crochets de la housse de dossier de siège arrière de type séparé.

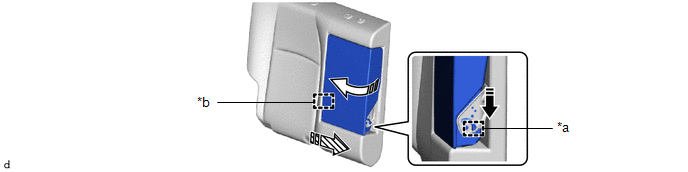

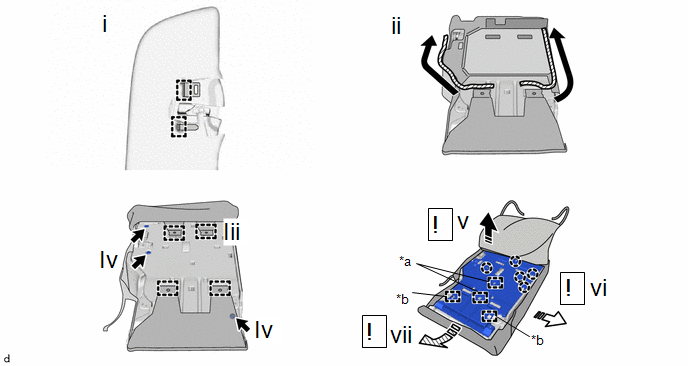

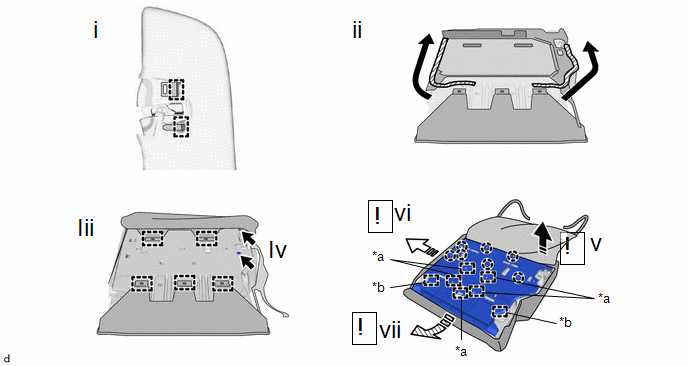

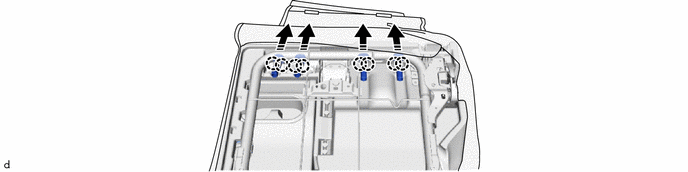

5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

*a	Guide	*b	Crochet
	Déposer dans cette Direction (1)		Déposer dans ce sens (2)
	Dépposer dans ce sens (3)	-	-

(1) Libérer les crochets.

(2) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma.

(3) Libérer les crochets.

(4) Déposer les agrafes.

(5) Tourner dans le sens indiqué par la flèche (1) sur le schéma pour libérer les griffes.

(6) Tourner dans le sens indiqué par la flèche (2) sur le schéma pour libérer les guides.

(7) Tirer dans le sens indiqué par la flèche (3) comme indiqué sur le schéma pour libérer les crochets et déposer le sous-ensemble de panneau de dossier de siège arrière droit.

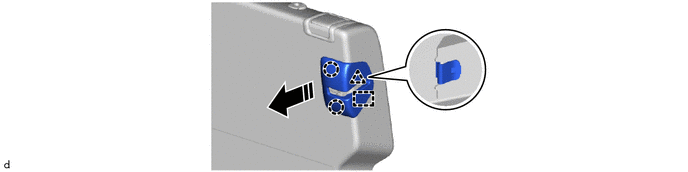

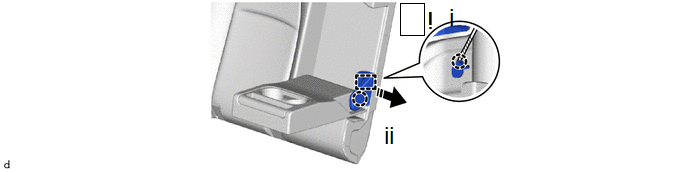

6. DEPOSER LE CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL (pour côté droit)

Déposer dans cette Direction (1)

-

-

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la pince.

(2) Libérer la griffe et le guide comme indiqué sur le schéma, afin de déposer le cache de charnière d'accoudoir central.

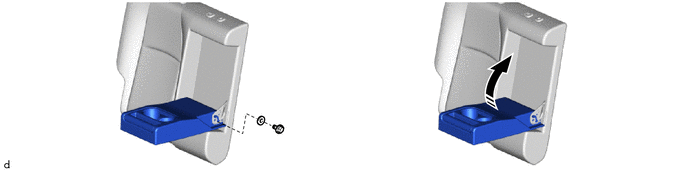

7. DEPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour côté droit)

Replacer dans ce sens

-

-

*a	Goupille de position extérieure	*b	Goupille de position intérieure
	Déposer dans cette Direction (1)		Déposer dans ce sens (2)
	Dépposer dans ce sens (3)	-	-

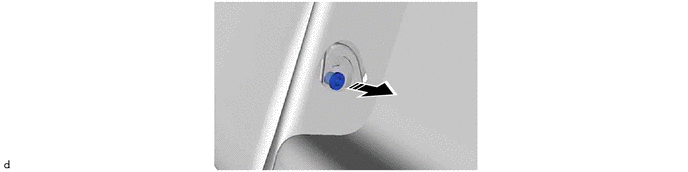

8. DEPOSER LA CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE (pour côté droit)

Déposer dans ce sens

-

-

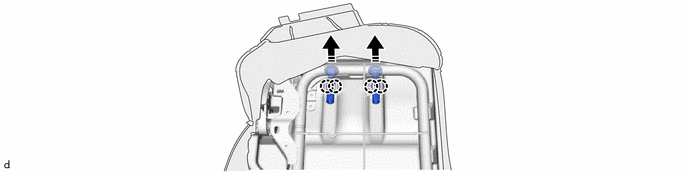

9. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

Déposer dans ce sens

-

-

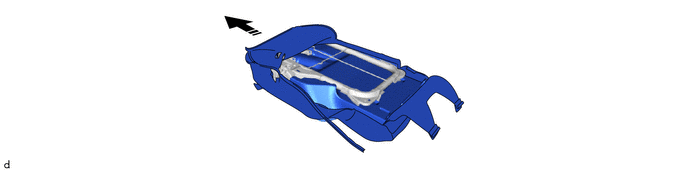

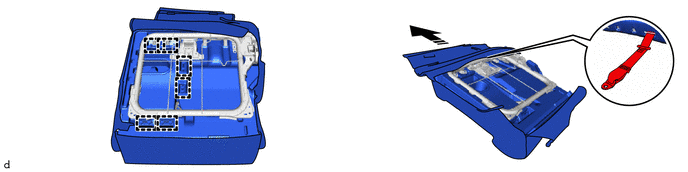

10. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

Déposer dans ce sens

-

-

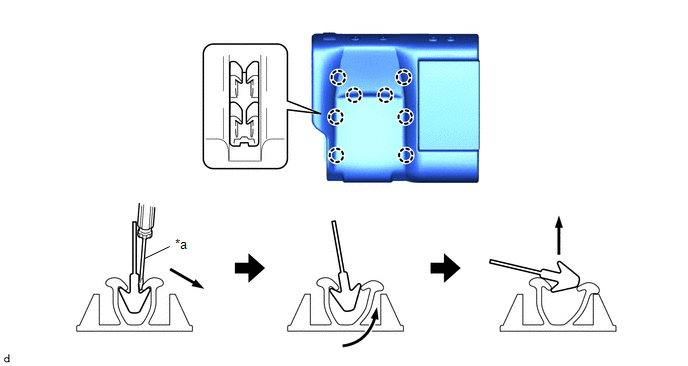

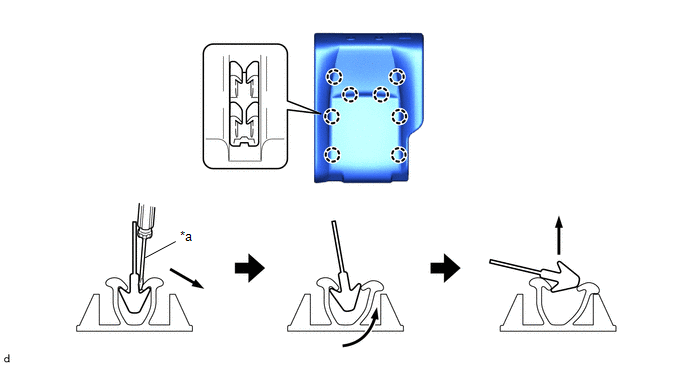

11. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)

*a

Tournevis

-

-

12. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE (pour côté droit)

Cliquer ici

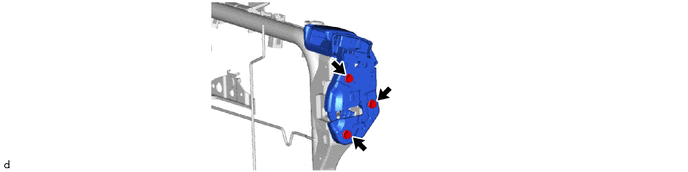

13. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

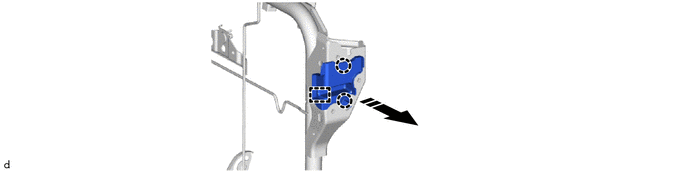

14. DEPOSER LA GARNITURE INFERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT N° 2 (pour côté droit)

Déposer dans ce sens

-

-

15. DEPOSER LA GARNITURE DE VERROUILLAGE DE DOSSIER DE SIEGE INFERIEUR ARRIERE GAUCHE (pour côté gauche)

(a) Procéder de la même manière que pour le côté droit.

16. DEPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

(a) Procéder de la même manière que pour le côté droit.

17. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

*a	Guide	*b	Crochet
	Déposer dans cette Direction (1)		Déposer dans ce sens (2)
	Dépposer dans ce sens (3)	-	-

(1) Libérer les crochets.

(2) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma.

(3) Libérer les crochets.

(4) Déposer les agrafes.

(5) Tourner dans le sens indiqué par la flèche (1) sur le schéma pour libérer les griffes.

(6) Tourner dans le sens indiqué par la flèche (2) sur le schéma pour libérer les guides.

(7) Tirer dans le sens indiqué par la flèche (3) comme indiqué sur le schéma pour libérer les crochets et déposer le sous-ensemble de panneau de dossier de siège arrière gauche.

18. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

Déposer dans ce sens

-

-

19. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)

Déposer dans ce sens

-

-

20. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)

*a

Tournevis

-

-

21. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

(a) Procéder de la même manière que pour le côté droit.

22. DEPOSER LA GARNITURE INFERIEURE DE DOSSIER DE SIEGE ARRIERE GAUCHE N° 2 (pour côté gauche)

(a) Procéder de la même manière que pour le côté droit.

23. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE DROIT (avec système de chauffage de siège)

Cliquer ici

24. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE GAUCHE (avec système de chauffage de siège)

(a) Procéder de la même manière que pour le côté droit.

25. DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 (avec système de chauffage de siège)

Cliquer ici

26. DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 (avec système de chauffage de siège)

(a) Procéder de la même manière que pour le côté droit.

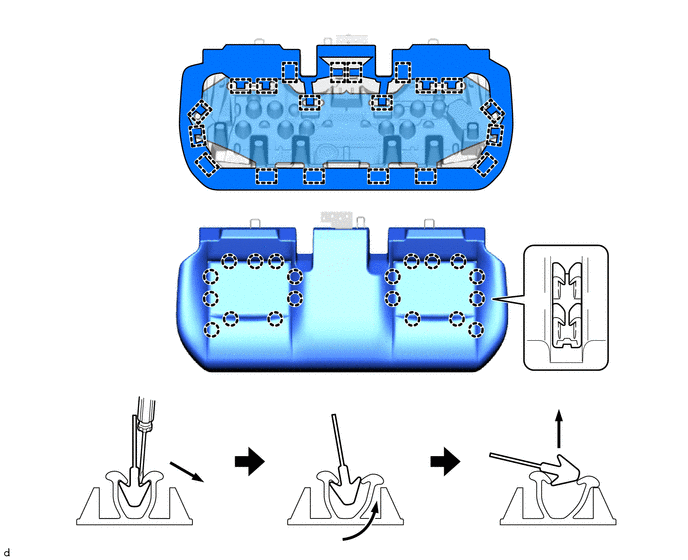

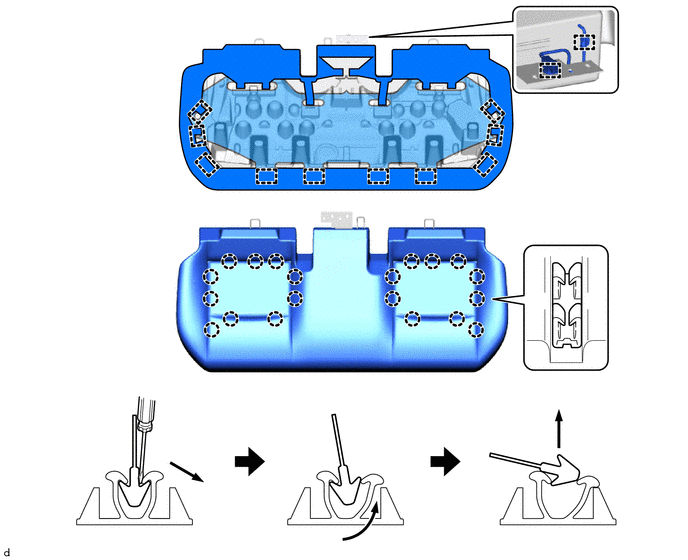

27. DEPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

(a) Avec système de chauffage de siège:

(b) Sans système de chauffage de siège:

28. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 (avec système de chauffage de siège)

Cliquer ici

29. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 (avec système de chauffage de siège)

(a) Procéder de la même manière que pour le côté droit.
