REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1

87510Z

-

-

-

2

REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1

87510Y

-

-

-

3

HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

71075B

-

-

4

BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1

87510Z

-

-

-

5

BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1

87510Y

-

-

-

6

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE DROIT

87510A

-

-

-

7

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE ARRIERE GAUCHE

87501B

-

-

-

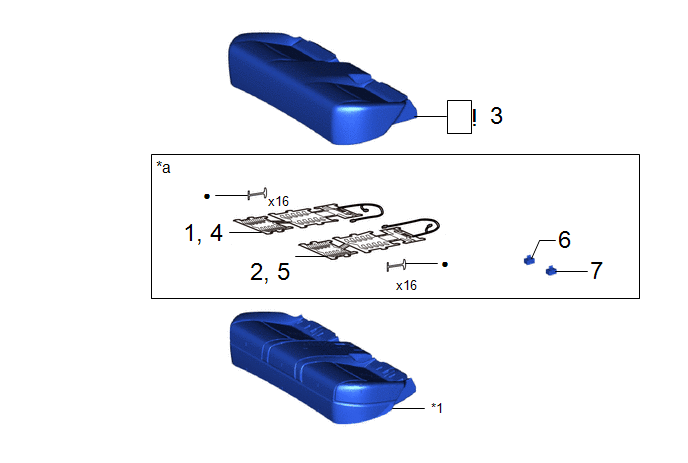

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

8

GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT N° 2

72668L

-

-

-

9

ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT

72630C

-

-

-

10

ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE

73350C

-

-

-

11

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

71077S

-

-

12

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

13

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

71931A

-

-

-

14

CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE

72839

-

-

-

1,5

ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

72830

-

-

-

16

CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL

72868B

-

-

-

17

SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT

71701C

-

-

-

18

GARNITURE DE VERROUILLAGE SUPERIEUR DE DOSSIER DE SIEGE ARRIERE

72667

-

-

-

19

GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT

72668E

-

-

-

20

CACHE DE CEINTURE DIAGONALE DU SIEGE ARRIERE

73373

-

-

-

21

BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE

73178A

-

-

-

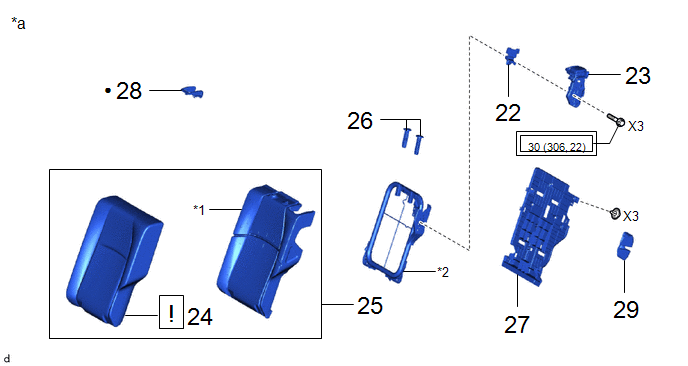

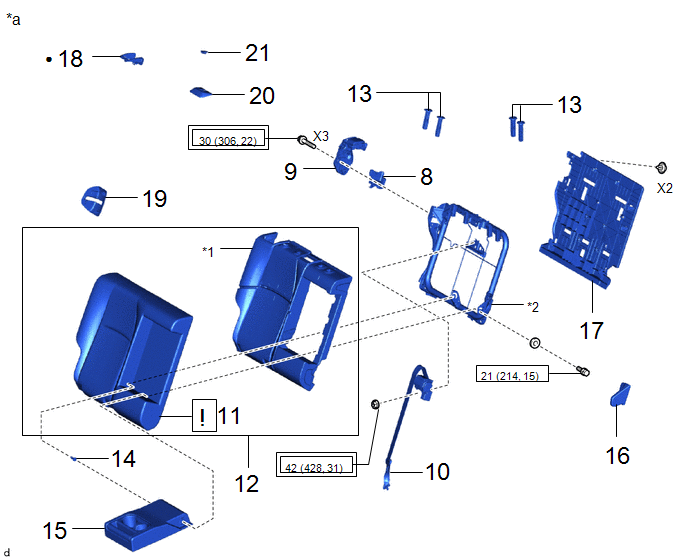

*a

Pour côté droit

-

-

*1

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE

*2

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple prescrit

●

Pièce non réutilisable

-

-

Procédure

N° de référence

22

GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE N° 2

72668M

-

-

-

23

ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE

72640A

-

-

-

24

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

71078S

-

-

25

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

26

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

71931A

-

-

-

27

SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE

71702C

-

-

-

28

GARNITURE DE VERROUILLAGE SUPERIEUR DE DOSSIER DE SIEGE ARRIERE

72667

-

-

-

29

GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE

72668M

-

-

-

*a

Pour côté gauche

-

-

*1

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE

*2

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 (avec système de chauffage de siège)

2. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 (avec système de chauffage de siège)

3. REPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

REMARQUE:

Lors de la pose d'une housse d'assise de siège arrière de type banquette, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

4. BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 (avec système de chauffage de siège)

5. BRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 (avec système de chauffage de siège)

6. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT (avec système de chauffage de siège)

7. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE (avec système de chauffage de siège)

8. REPOSER LA GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT N° 2 (pour côté droit)

9. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

10. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE (pour côté droit)

11. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)

REMARQUE:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

12. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

13. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

14. REPOSER LA CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE (pour côté droit)

15. REPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour côté droit)

Torque:

21 N·m {214 kgf·cm, 1,5 ft·lbf}

16. REPOSER LE CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL (pour côté droit)

17. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

18. REPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)

19. REPOSER LA GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

20. REPOSER LE CACHE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE (pour côté droit)

21. REPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE (pour côté droit)

22. REPOSER LA GARNITURE INFERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE N° 2 (pour côté gauche)

23. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

24. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)

REMARQUE:

Lors de la pose d'une housse de dossier de siège arrière de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

Cliquer ici

25. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)

26. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

27. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

28. REPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

29. REPOSER LA GARNITURE INFERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
