POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

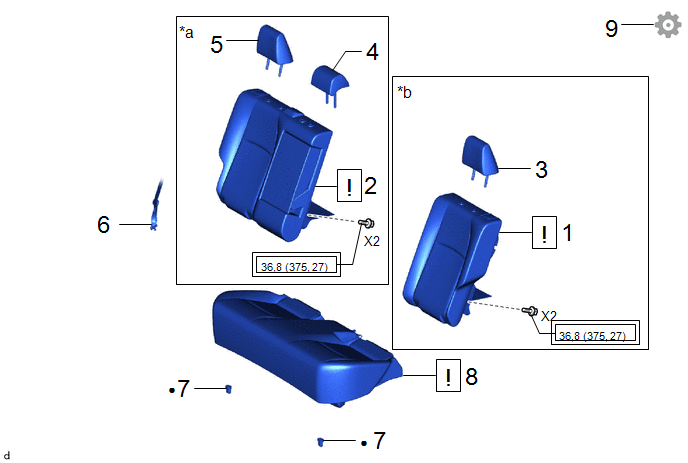

Procédure		N° de référence
1	ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE	-		-	-
2	ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT	-		-	-
3	ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE	71940A	-	-	-
4	ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE	71960B	-	-	-
5	ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE	71940A	-	-	-
6	ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE	73350C	-	-	-
7	CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE	72693	-	-	-
8	ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE	-		-	-
9	VERIFIER LE CHAUFFAGE DE SIEGE	-	-	-

*a	Pour côté droit	*b	Pour côté gauche
●	Pièce non réutilisable	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	-	-

PROCÉDURE

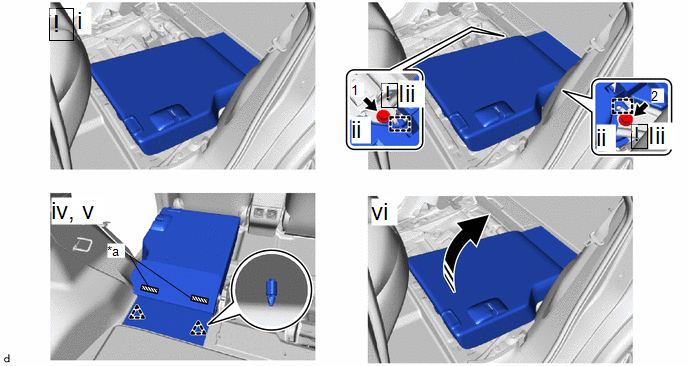

1. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)

*a	Dispositif de fixation	-	-
	Direction à activer		Reposer dans ce sens

(1) Placer l'ensemble de dossier de siège arrière gauche dans l'habitacle.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

(2) Engager les guides pour reposer l'ensemble de dossier de siège arrière gauche à l'aide des 2 boulons.

(3) Serrer les 2 boulons dans l'ordre indiqué sur le schéma.

Torque:

36,8 N·m {375 kgf·cm, 27 ft·lbf}

(4) Engager les 2 dispositifs de fixation.

(5) Engager les agrafes.

(6) Remettre l'ensemble de dossier de siège arrière gauche dans sa position d'origine.

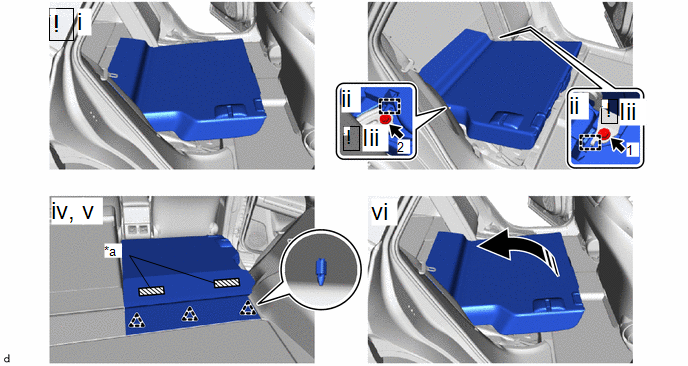

2. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)

*a	Dispositif de fixation	-	-
	Direction à activer		Reposer dans ce sens

(1) Placer l'ensemble de dossier de siège arrière droit dans l'habitacle.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

(2) Engager les guides pour reposer l'ensemble de dossier de siège arrière droit à l'aide des 2 boulons.

(3) Serrer les 2 boulons dans l'ordre indiqué sur le schéma.

Torque:

36,8 N·m {375 kgf·cm, 27 ft·lbf}

(4) Engager les 2 dispositifs de fixation.

(5) Engager les agrafes.

(6) Remettre l'ensemble de dossier de siège arrière droit dans sa position d'origine.

3. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

4. REPOSER L'ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)

5. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

6. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

7. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

8. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

REMARQUE: S'assurer que l'ensemble d'assise de siège arrière de type banquette est solidement posé.

9. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage de siège)
