DESCRIPTION
Ces DTC seront enregistrés si une coupure ou un court-circuit est détecté dans l'ensemble d'antenne de téléphone suite à une vérification de borne réalisée par l'émetteur-récepteur télématique.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B15CB11 |
Court-circuit à la masse de l'antenne principale du téléphone |
L'impédance de l'ensemble d'antenne de téléphone (Ω) est inférieure au seuil de dysfonctionnement pendant 10 secondes minimum lorsque le contacteur d'allumage est en position ON (court-circuit) |
|
|
B15CB13 |
Coupure dans le circuit de l'antenne principale du téléphone |
L'impédance de l'ensemble d'antenne de téléphone (Ω) est supérieure au seuil de dysfonctionnement pendant 10 secondes minimum lorsque le contacteur d'allumage est en position ON (coupure de circuit) |
|

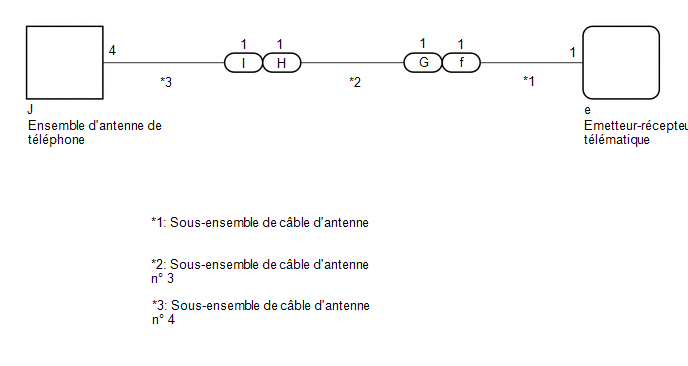

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCÉDURE
|
1. |
RECHERCHER LES DTC EMIS |
(a) Supprimer les DTC.
Body Electrical>Telematics>Clear DTCs
(b) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.
Body Electrical>Telematics>Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Aucun DTC n'est émis. |
A |
|
Les DTC sont émis. |
B |
| A | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
2. |
VERIFIER L'ENSEMBLE D'ANTENNE DE TELEPHONE |
(a) Déposer l'ensemble d'antenne de téléphone.
Cliquer ici
|

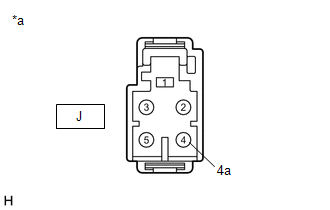

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| NON OK | |
REMPLACER L'ENSEMBLE D'ANTENNE DE TELEPHONE |
|
|
3. |
VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
(a) Déposer le sous-ensemble de câble d'antenne n° 4.
Cliquer ici
|

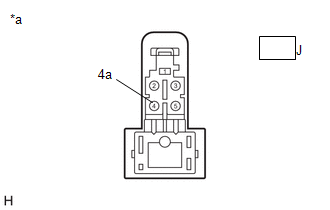

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 4. |
|
|

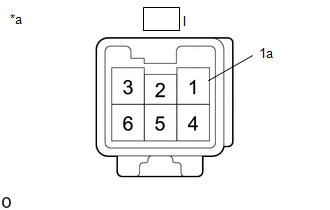

(c) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 4. |
|
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
J-4 - I-1 |
Toujours |
En dessous de 1 Ω |
|
J-4a - I-1a |
Toujours |
En dessous de 1 Ω |
|
J-4 ou I-1 - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
J-4a ou I-1a - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
|
|
4. |
VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
(a) Déposer le sous-ensemble de câble d'antenne n° 3.
Cliquer ici
|

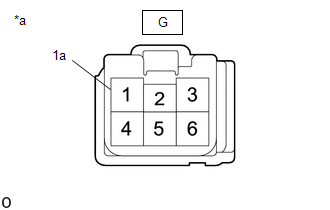

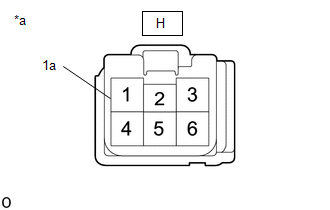

(b) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3. |
|
|
(c) Débrancher le connecteur du sous-ensemble de câble d'antenne n° 3. |
|
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
H-1 - G-1 |
Toujours |
En dessous de 1 Ω |
|
H-1a - G-1a |
Toujours |
En dessous de 1 Ω |
|
H-1 ou G-1 - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
H-1a ou G-1a - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
|
|
5. |
VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
(a) Déposer le sous-ensemble de câble d'antenne.
Cliquer ici
|
(b) Débrancher le connecteur de sous-ensemble de câble d'antenne du sous-ensemble de câble d'antenne. |
|
|

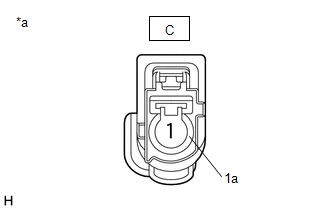

(c) Débrancher le connecteur de sous-ensemble de câble d'antenne de l'émetteur-récepteur télématique. |
|
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F-1 - C-1 |
Toujours |
En dessous de 1 Ω |
|
F-1a - C-1a |
Toujours |
En dessous de 1 Ω |
|
F-1 ou C-1 - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
F-1a ou C-1a - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
|
|
6. |
REMPLACER L'EMETTEUR-RECEPTEUR TELEMATIQUE |
(a) Remplacer l'émetteur-récepteur télématique par un élément neuf.
Cliquer ici
| SUIVANT | |
PROCEDER A L'ENREGISTREMENT |
