DESCRIPTION
Ce DTC est enregistré lorsque le DCM (émetteur-récepteur télématique) détecte une coupure ou un court-circuit dans le contacteur (SOS) manuel.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B15C511 |
Court-circuit à la masse du contacteur d'appel d'urgence |
L'impédance de contacteur manuel (SOS) (Ω) est inférieure au seuil de dysfonctionnement pendant 10 secondes ou plus lorsque le contacteur d'allumage est en position ON |
|
|
B15C513 |
Ouverture du circuit du contacteur d'appel d'urgence |
L'impédance de contacteur manuel (SOS) (Ω) est supérieure au seuil de dysfonctionnement pendant 10 secondes ou plus lorsque le contacteur d'allumage est en position ON |
|

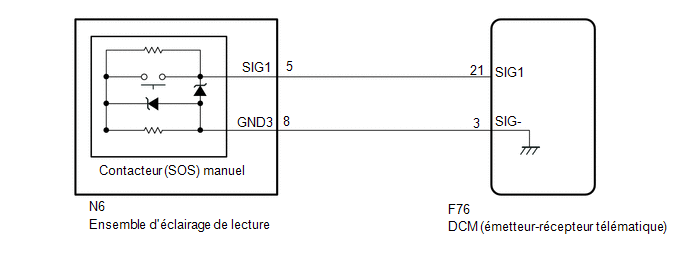

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système Safety Connect.
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LE DTC |
(a) Mettre le contacteur d'allumage en position ON et attendre 10 secondes ou plus.
(b) Supprimer les DTC.
Body Electrical>Telematics>Clear DTCs
(c) Vérifier les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical>Telematics>Trouble Codes
OK.:
Aucun DTC n'est émis.
| OK. | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
2. |
VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONTACTEUR [SOS] MANUEL) |
|
(a) Déposer l'ensemble d'éclairage de lecture (contacteur [SOS] manuel). Cliquer ici |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:

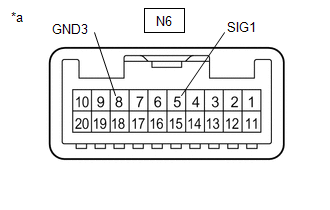

Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
N6-5 (SIG1) - N6-8 (GND3) |
Le contacteur manuel (SOS) ne fonctionne pas |
410 à 414 Ω |
|
N6-5 (SIG1) - N6-8 (GND3) |
Le contacteur manuel (SOS) fonctionne |
81 à 83 Ω |
| NON OK | |
REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONTACTEUR [SOS] MANUEL) |
|
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM [EMETTEUR-RECEPTEUR TELEMATIQUE] - ENSEMBLE D'ECLAIRAGE DE LECTURE (CONTACTEUR [SOS] MANUEL) |
(a) Débrancher le connecteur F76 du DCM (émetteur-récepteur télématique).
(b) Débrancher le connecteur N6 de l'ensemble d'éclairage de lecture (contacteur [SOS] manuel).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F76,N6) Cliquer sur Location & Routing(F76,N6) Cliquer sur Connector(F76) Cliquer sur Connector(F76) Cliquer sur Connector(N6) Cliquer sur Connector(N6)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F76-21 (SIG1) - N6-5 (SIG1) |
Toujours |
En dessous de 1 Ω |
|
F76-3 (SIG-) - N6-8 (GND3) |
Toujours |
En dessous de 1 Ω |
|
F76-21 (SIG1) ou N6-5 (SIG1) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
F76-3 (SIG-) ou N6-8 (GND3) - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
4. |
REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
(a) Remplacer le DCM (émetteur-récepteur télématique) par un élément neuf.
Cliquer ici
REMARQUE:
| SUIVANT | |
PROCEDER A L'ACTIVATION DU DCM |
