DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

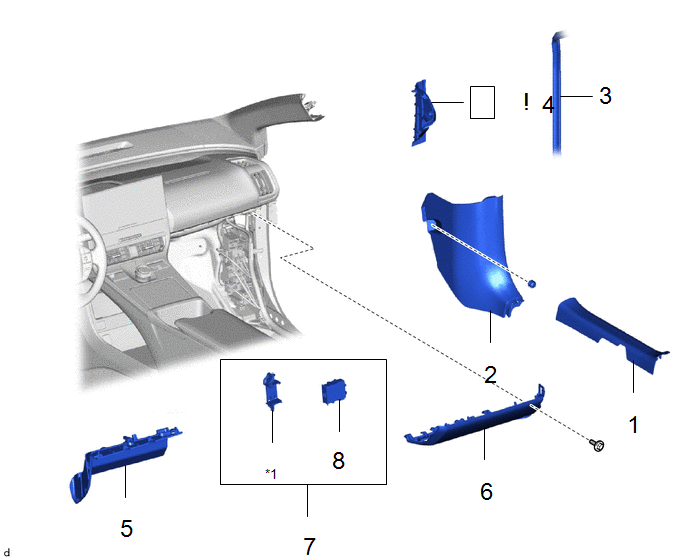

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
2 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
3 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
4 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E |
|
- | - |
|
5 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
6 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD |
55303B | - |
- | - |
|
7 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVEC SUPPORT D'ECU |
- | - |
- | - |
|
8 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
86572 | - |
- | - |
|
*1 | SUPPORT D'ECU |
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici .gif)
2. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT
Cliquer ici
3. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
|
|
|
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
7. DEPOSER LE DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVEC SUPPORT D'ECU

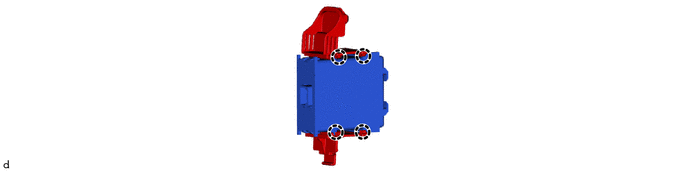

.png) |
Déposer dans cette Direction (1) |

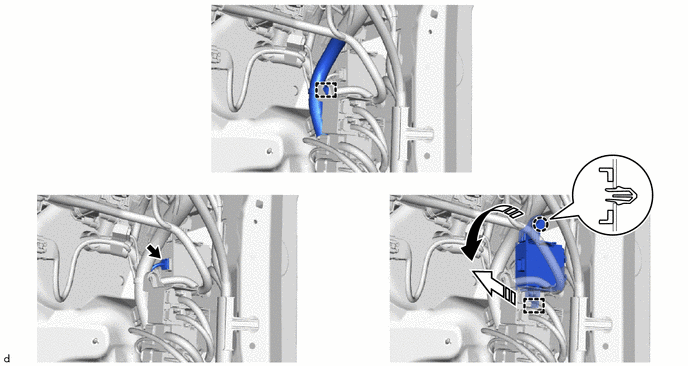

.png) |
Déposer dans ce sens (2) |
8. DEPOSER LE DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE
PoseTension du circuit d'alimentation électrique REF de capteur de position de module de commande de générateur hors tolérance
