POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

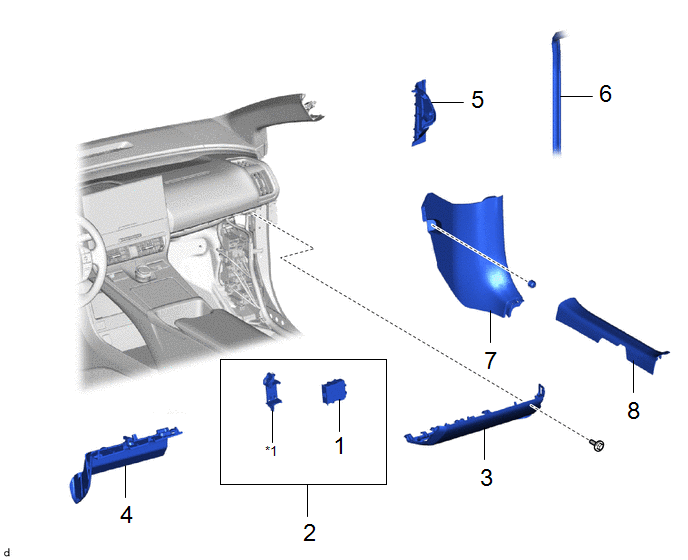

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
86572 | - |
- | - |
|
2 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVEC SUPPORT D'ECU |
- | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD |
55303B | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
5 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E | - |
- | - |
|
6 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
7 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
8 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
*1 | SUPPORT D'ECU |
- | - |
PROCÉDURE
1. REPOSER LE DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE
2. REPOSER LE DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVEC SUPPORT D'ECU
3. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
4. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
5. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
6. REPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
7. REPOSER LE PANNEAU LATERAL DE GARNISSAGE D'AUVENT DROIT
8. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
Depose
Haut-parleur D'approche De Vehicule (pour Côté Arrière)Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de ...
