POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

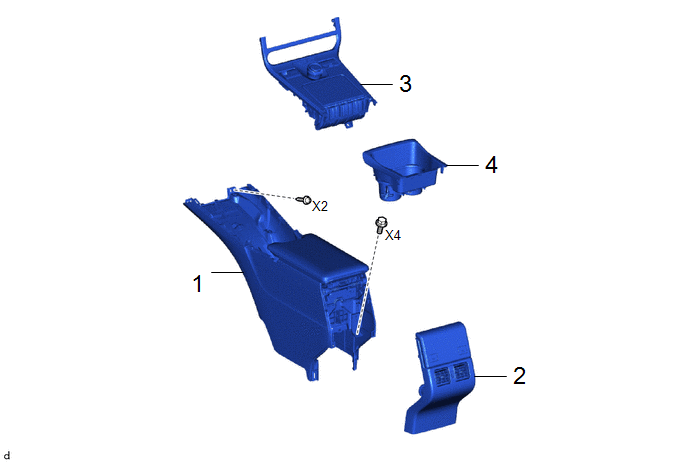

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BOITIER DE CONSOLE |
58810J | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
4 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
4. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Remontage
Ciel De ToitRemontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE)
Procédure N° de référence
1 SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT GAUCHE
52103A -
- -
2 SOUS-ENSEMBLE D'EXTENSION DE PARE-CHOCS AVANT DROI ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
*2 ENSEMBLE D'ECU DE GESTION THERMIQUE
*3 ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
*4 ECU DE COMMANDE EV
*5 DLC3
*6 ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE ...
Data List/active Test
DATA LIST/ACTIVE TEST DATA LIST CONSEIL:
Relever la Data List à l'aide du GTS permet de relever les valeurs ou états des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure oà ...
