DESCRIPTION
Ce DTC est enregistré lorsque la communication LIN entre l'ECU de certification (ensemble d'ECU de clé intelligente) est interrompue pendant 10 secondes minimum.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B278588 |
Communication entre les ECU connectés par Bus LIN OFF |
Aucune communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) pendant 10 secondes minimum. |
|

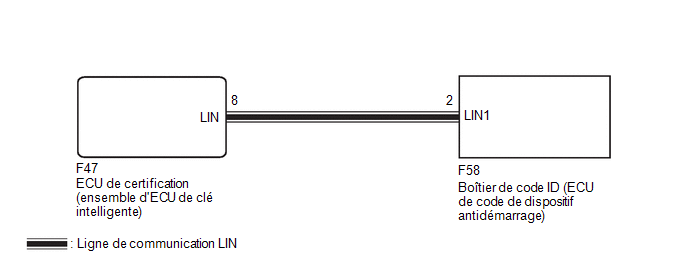

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE)) |
(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur F58 du boîtier de code ID (ECU de code de dispositif antidémarrage).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.
Résistance standard:
Cliquer sur Location & Routing(F47,F58) Cliquer sur Location & Routing(F47,F58) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F58) Cliquer sur Connector(F58)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F47-8 (LIN) - F58-2 (LIN1) |
Contacteur d'allumage en position OFF |
En dessous de 1 Ω |
|
F47-8 (LIN) ou F58-2 (LIN1) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
10 kΩ ou plus |
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER LES DTC (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)) |
(a) Brancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Supprimer les DTC.
Body Electrical / Smart Key / Clear DTCs.
(c) Vérifier à nouveau les DTC.
Body Electrical > Smart Key > Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B278588 est émis |
A |
|
Le DTC B278588 n'est pas émis |
B |
| A | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| B | |
REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
