DESCRIPTION

Ce DTC est enregistré lorsque la communication LIN entre l'ECU de certification (ensemble d'ECU de clé intelligente) et le boîtier de code ID (ECU de code de dispositif antidémarrage) est interrompue pendant plus de 10 secondes.

N° de DTC	Objet de la détection	Condition de détection de DTC	Zone incriminée
B278987	Message de perte de communication ID-BOX	Aucune communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) et le boîtier de code ID (ECU de code de dispositif antidémarrage) pendant 10 secondes minimum.	Boîtier de code ID (ECU de code de dispositif antidémarrage) ECU de certification (ensemble d'ECU de clé intelligente) Faisceau de câbles ou connecteur

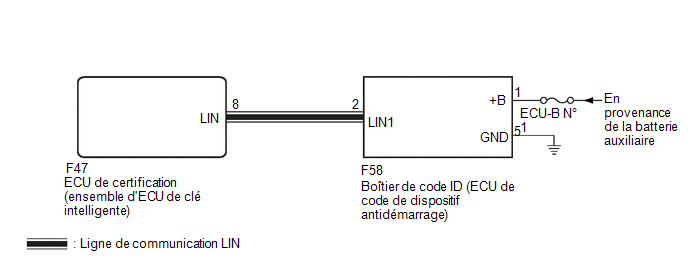

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
Lors de l'utilisation du GTS avec le contacteur d'allumage du véhicule en position OFF, brancher le GTS sur le DLC3 puis faire passer un contacteur d'éclairage d'accueil de la position ON à OFF à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie. Sélectionner ensuite le code modèle "KEY REGIST" en mode manuel et entrer dans les menus suivants : Body Electrical / Entry&Start (CAN). Lors de l'utilisation du GTS, faire régulièrement basculer un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde au maximum pour maintenir la communication entre le GTS et le véhicule.
En cas de remplacement d'ECU de certification (ensemble d'ECU de clé intelligente) ou du boîtier de code ID (ECU de code de dispositif antidémarrage), se reporter à Enregistrement.
Cliquer ici

PROCÉDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE))

(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur F58 du boîtier de code ID (ECU de code de dispositif antidémarrage).

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Cliquer sur Location & Routing(F47,F58) Cliquer sur Location & Routing(F47,F58) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F58) Cliquer sur Connector(F58)

Branchement du tester	Condition	Condition spécifiée
F47-8 (LIN) - F58-2 (LIN1)	Contacteur d'allumage en position OFF	En dessous de 1 Ω
F47-8 (LIN) ou F58-2 (LIN1) - Masse de carrosserie	Contacteur d'allumage en position OFF	10 kΩ ou plus

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) - BATTERIE AUXILIAIRE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(F58) Cliquer sur Location & Routing(F58) Cliquer sur Connector(F58) Cliquer sur Connector(F58)

Branchement du tester	Condition	Condition spécifiée
F58-1 (+B) - F58-5 (GND)	Contacteur d'allumage en position OFF	11 à 14 V

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) - MASSE DE CARROSSERIE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F58) Cliquer sur Location & Routing(F58) Cliquer sur Connector(F58) Cliquer sur Connector(F58)

Branchement du tester	Condition	Condition spécifiée
F58-5 (GND) - Masse de carrosserie	Toujours	En dessous de 1 Ω

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

4.	REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE)

(a) Remplacer le boîtier de code ID (ECU de code de dispositif antidémarrage).

CONSEIL:

Se reporter à Enregistrement.

Cliquer ici

5.	ENREGISTRER L'ENREGISTREMENT DU CODE D'ECU

(a) Enregistrer les codes de reconnaissance dans les ECU.

CONSEIL:

Se reporter à Enregistrement.

Cliquer ici

6.	EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical / Smart Key / Clear DTCs.

7.	VERIFIER LES DTC

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat	Passer au point
Le B278987 n'est pas émis	A
Le B278987 est émis	B

FIN (LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) ETAIT DEFECTUEUX)

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
