POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

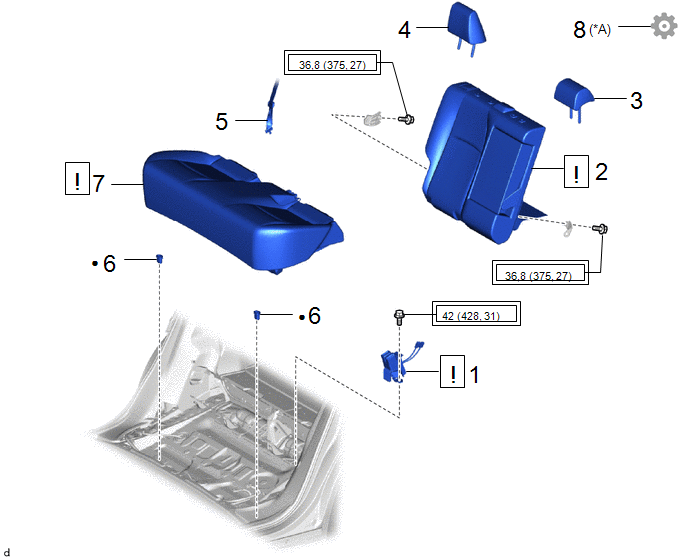

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE SIEGE ARRIERE INTERIEUR AVEC CEINTURE CENTRALE GAUCHE |
73480 |
|
- | - |
|
2 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- |
|
- | - |
|
3 | APPUIE-TETE CENTRAL DE SIEGE ARRIERE |
71960B | - |
- | - |
|
4 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
71940A | - |
- | - |
|
5 | ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE |
73350C | - |
- | - |
|
6 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
7 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
8 | VERIFIER LE CHAUFFAGE DE SIEGE |
- | - |
- |
|
|
*a | Avec système de chauffage de siège |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
PROCÉDURE

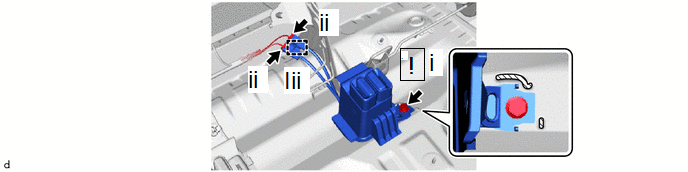

1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE
|
Pièce en saillie | - |
- |
(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité centrale arrière gauche à l'aide du boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
CONSEIL:
Ne pas laisser se chevaucher la pièce d'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec les parties en saillie de la carrosserie du véhicule.
(2) Brancher les connecteurs.
(3) Engager l'attache.
2. POSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
|
Cliquer ici |
3. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL
4. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE
5. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
7. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
Cliquer ici |
8. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage de siège)
Cliquer ici
